modulo aggiuntivo RSTAB 8 STEEL BS

Il modulo aggiuntivo STEEL BS progetta aste e set di aste per lo stato limite ultimo e di esercizio secondo le norme BS 5950-1:2000 (norma britannica) e BS EN 1993-1-1 (Eurocodice 3 Appendice britannico).

Verifica di aste in acciaio secondo BS 5950-1:2000 (norma britannica) o BS EN 1993-1-1 (EC 3: Allegato britannico)

Totale voci: 3

RF-STEEL BS (versione inglese) | Caratteristiche

Verifica di forze interne a trazione, compressione, flessione, taglio e combinate
Analisi di stabilità per instabilità flessionale e flesso-torsionale
Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
Applicazione opzionale di vincoli laterali discreti alle travi
Classificazione automatica delle sezioni trasversali
Analisi degli spostamenti generalizzati (esercizio)
Ottimizzazione della sezione trasversale
Ampia gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a C, sezioni cave rettangolari, angolari, angolari doppi (disposizione ala sull'ala), sezioni a T. Sezioni saldate: A forma di I (simmetrica e asimmetrica attorno all'asse maggiore), sezioni a U (simmetriche attorno all'asse maggiore), sezioni cave rettangolari (simmetriche e asimmetriche attorno all'asse maggiore), angolari, tubi tondi e barre tonde
Ampia libreria di sezioni trasversali, come ad esempio sezioni ad I, ad U, sezioni cave rettangolari, sezioni quadrate, angolari con lati uguali e disuguali, barre piatte e tonde
Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
Elenco delle parti con specifiche del peso e dei solidi
Integrazione continua con RFEM/RSTAB
Unità imperiali e metriche

Lavorare con RF- / ACCIAIO BS

Gli input in RFEM/RSTAB riguardo a materiale, carichi e combinazioni devono essere inseriti in conformità al concetto di progettazione del BS 5950 (o Eurocodice). Nella libreria dei materiali di RFEM/RSTAB sono già inclusi i materiali adatti per BS 5950 ed Eurocodice.

RFEM/RSTAB consente la generazione automatica delle combinazioni appropriate secondo BS 5950 (o Eurocodice). Tuttavia, tutte le combinazioni possono anche essere generate manualmente in RFEM/RSTAB. Nel modulo RF-/STAHL BS si selezionano, oltre alle aste e ai set di aste da progettare, innanzitutto i casi di carico, le combinazioni di carico e di risultati da considerare.

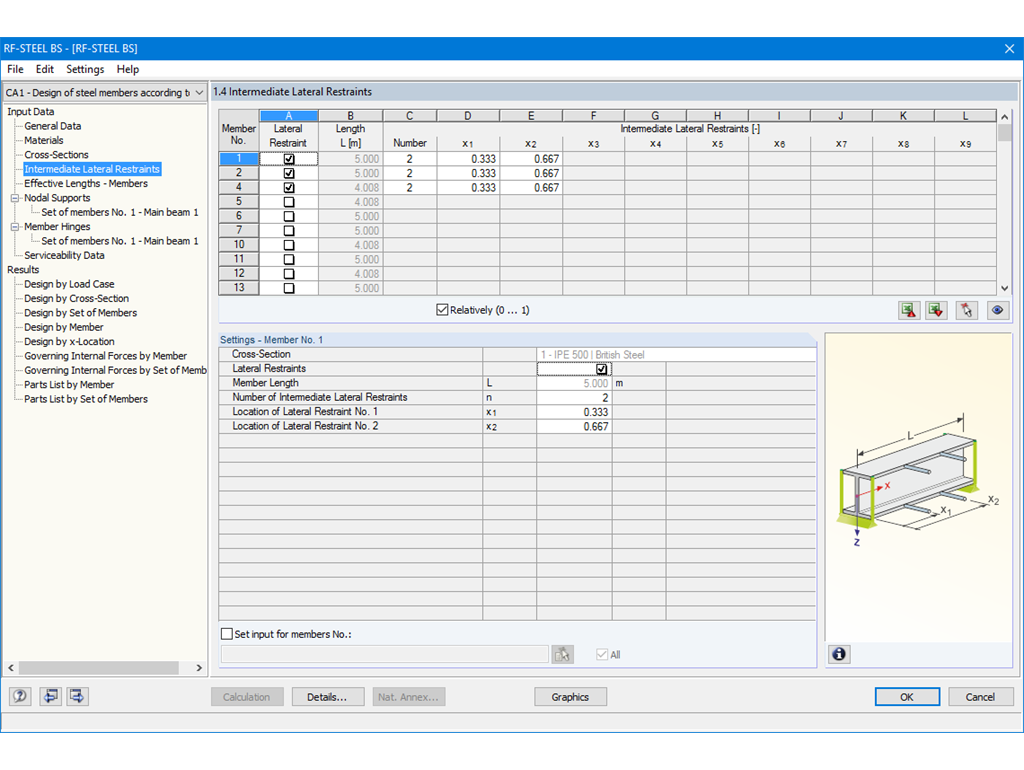

Nei passaggi successivi è possibile adattare le impostazioni predefinite per supporti laterali intermedi e lunghezze di instabilità. Utilizzando set di aste, è possibile definire condizioni di vincolo ed eccentricità individuali per ogni nodo intermedio delle aste. Uno strumento FEM specifico determina internamente i carichi e i momenti critici richiesti per la verifica di stabilità in queste situazioni.

RF-STEEL BS (versione inglese) | Risultati

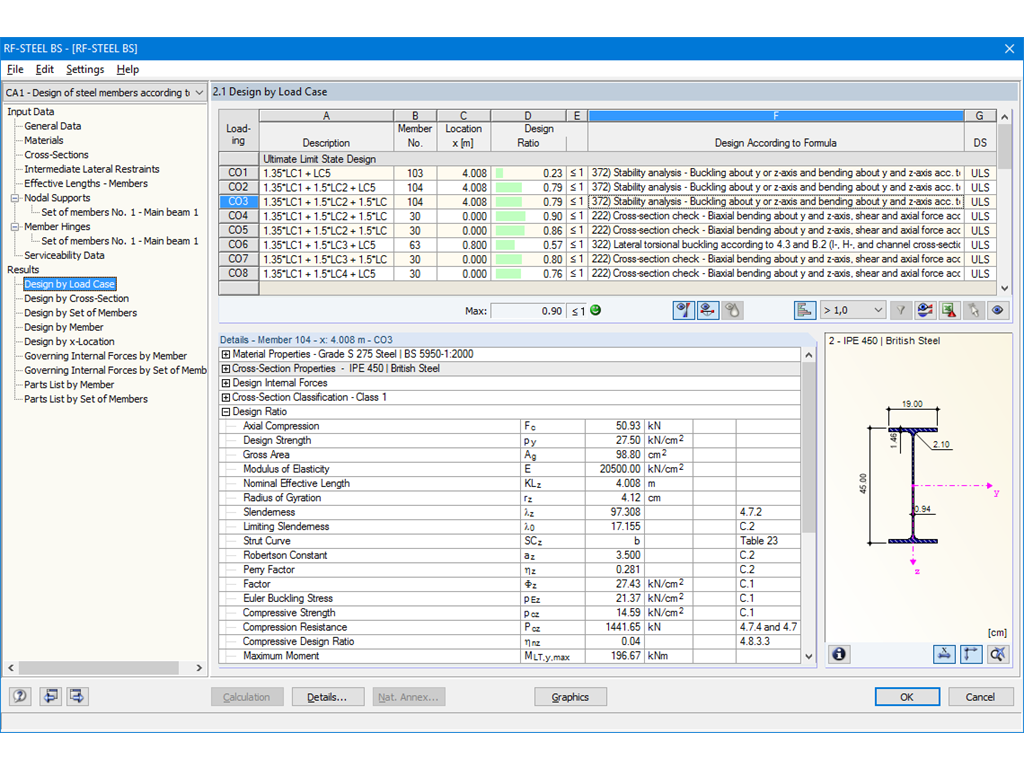

La prima finestra dei risultati mostra il massimo rapporto di progetto e l'analisi corrispondente per ogni caso, gruppo o combinazione di carico calcolata.

Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.

I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
