Pregunta:

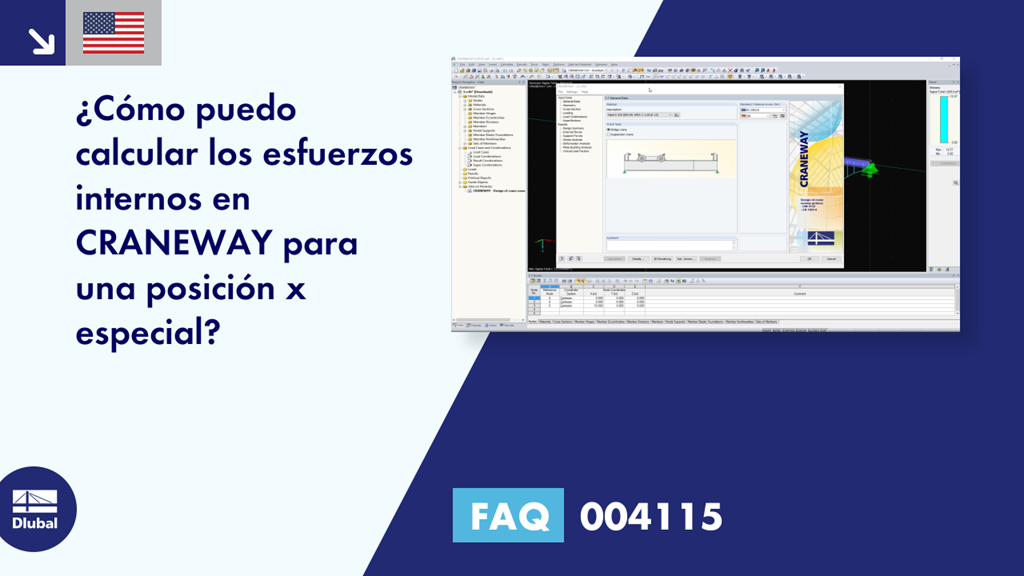

¿Cómo puedo calcular los esfuerzos internos en CRANEWAY para una posición x especial?
Respuesta:
En CRANEWAY, los esfuerzos internos generalmente solo se muestran para las posiciones máxima y mínima. Si desea mantener todos los esfuerzos internos en todas las posiciones de x, debe realizar un cálculo detallado y desactivar la opción "Mostrar sólo resultados determinantes". El video corto muestra cómo hacerlo.
Formación en línea
Formación en línea
Seminario web
Seminario web
Formación en línea
Formación en línea
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Base de datos de conocimientos
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Para el dimensionamiento según el Eurocódigo 3 están disponibles los siguientes Anejos Nacionales (AN):
DIN EN 1993-6/NA:2010-12 (Alemania)
NBN EN 1993-6/ANB:2011-03 (Bélgica)
SFS EN 1993-6/NA:2010-03 (Finlandia)
NF EN 1993-6/NA:2011-12 (Francia)
UNI EN 1993-6/NA:2011-02 (Italia)
LST EN 1993-6/NA:2010-12 (Lituania)
NEN EN 1993-6/NB:2012-05 (Países Bajos)
NS EN 1993-6/NA:2010-01 (Noruega)
SS EN 1993-6/NA:2011-04 (Suecia)
CSN EN 1993-6/NA:2010-03 (República Checa)
BS EN 1993-6/NA:2009-11 (Reino Unido)
SS EN 1993-6/NA:2011-04 (Chipre) Además de los Anejos Nacionales enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
Todos los resultados se organizan en ventanas de resultados ordenadas por diferentes temas. Los valores de cálculo se ilustran en el gráfico de la sección correspondiente. Los detalles de cálculo cubren todos los valores intermedios.
CRANEWAY realiza el análisis de tensiones general de una viga carril calculando las tensiones existentes y comparándolas con las tensiones normales límite, cortante límite y equivalentes límite. Las soldaduras también están sujetas al análisis general de tensiones con respecto a las tensiones tangenciales paralelas y verticales y su superposición.
El cálculo a fatiga se realiza para hasta tres grúas operando al mismo tiempo, basado en el concepto de tensión nominal según EN 1993-1-9. En el caso del cálculo frente a la fatiga según DIN 4132, se registra una curva de tensión de los pasos de grúa para cada punto de tensión y se evalúa según el método Rainflow.
El análisis de pandeo considera la introducción local de cargas por rueda según las normas EN 1993-6 o DIN 18800-3.
El análisis de deformaciones se realiza por separado para las direcciones vertical y horizontal. Los desplazamientos relacionados disponibles se comparan con los valores admisibles. Puede especificar las razones de deformación admisibles individualmente en los parámetros de cálculo.
El análisis de pandeo lateral se realiza de acuerdo con el análisis de segundo orden para pandeo torsional considerando imperfecciones. El análisis general de tensiones se debe realizar con un factor de carga crítica mayor que 1,00. Como resultado, CRANEWAY muestra el factor de carga crítica correspondiente para todas las combinaciones de carga del análisis de tensiones.
El programa determina todos los esfuerzos en los apoyos en base a las cargas características, incluyendo los factores dinámicos.
Durante el cálculo, las cargas de la grúa se generan en distancias predefinidas como casos de carga del carril de la grúa. El incremento de carga para grúas moviéndose a lo largo del puente grúa se puede definir individualmente.
El programa analiza todas las combinaciones de los estados límite respectivos (ELU, fatiga, deformación y esfuerzos en apoyos) para cada posición de la grúa. Además, hay opciones de configuración completas para la especificación del cálculo de EF, como la longitud de los elementos finitos o el criterio de rotura.
Los esfuerzos internos de una viga carril se calculan en un modelo estructural imperfecto según el análisis de segundo orden para pandeo torsional.
Los datos de geometría, material, sección, acciones e imperfecciones se introducen en ventanas de entrada claramente organizadas:
Es posible considerar las acciones de hasta tres grúas operadas simultáneamente. Simplemente puede seleccionar una grúa estándar de la biblioteca. También puede introducir los datos manualmente:
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
