Question :

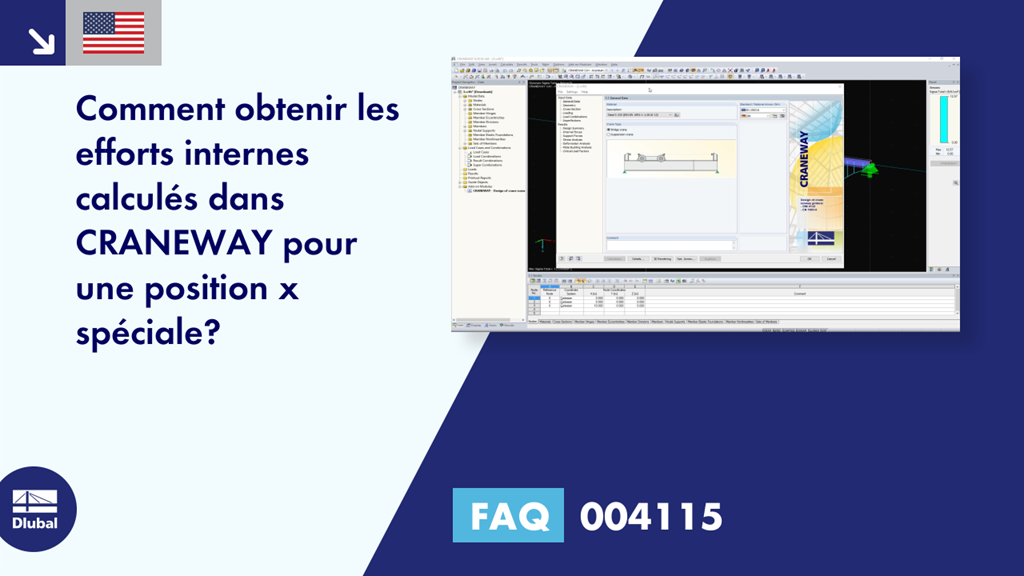

Comment puis-je calculer les efforts internes dans CRANEWAY pour une position x spéciale?
Réponse :
Dans CRANEWAY, les efforts internes sont généralement affichés uniquement pour les positions max et min. Si vous souhaitez conserver tous les efforts internes à toutes les positions x, vous devez effectuer un calcul détaillé et désactiver l'option « Afficher uniquement les résultats déterminants ». La vidéo vous montre comment procéder.
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Pour la vérification selon l'Eurocode 3, les annexes nationales (AN) suivantes sont disponibles:
DIN EN 1993-6/NA:2010-12 (Allemagne)
NBN EN 1993-6/ANB:2011-03 (Belgique)
SFS EN 1993-6/NA:2010-03 (Finlande)
NF EN 1993-6/NA:2011-12 (France)
UNI EN 1993-6/NA:2011-02 (Italie)
LST EN 1993-6/NA:2010-12 (Lituanie)
NEN EN 1993-6/NB:2012-05 (Pays-Bas)
NS EN 1993-6/NA:2010-01 (Norvège)
SS EN 1993-6/NA:2011-04 (Suède)
CSN EN 1993-6/NA:2010-03 (République tchèque)
BS EN 1993-6/NA:2009-11 (Royaume-Uni)
CYS EN 1993-6/NA:2009-03 (Chypre) De plus, vous pouvez créer des Annexes Nationales personnalisées avec les valeurs de votre choix.
Tous les résultats sont organisés dans des fenêtres de résultats triées par sujet. Les valeurs de calcul sont illustrées dans le graphique de la section correspondante. Les détails de calcul couvrent toutes les valeurs intermédiaires.
CRANEWAY effectue l'analyse générale des contraintes d'une poutre de grue en calculant les contraintes existantes et en les comparant aux contraintes limites normales, limites de cisaillement et contraintes équivalentes limites. Les soudures sont également soumises à l'analyse générale de contrainte en ce qui concerne les contraintes de cisaillement parallèles et verticales et leur superposition.
Les vérifications à la fatigue sont effectuées pour trois ponts roulants au maximum et sont basés sur le concept des contraintes nominales selon l'EN 1993-1-9. Une courbe de contrainte sur les passages de pont roulant est enregistrée pour chaque point de contrainte et évaluée selon la méthode Rainflow lors de la vérification à la fatigue selon DIN 4132.
L'analyse de flambement considère l'introduction locale des charges de roue selon les normes EN 1993-6 ou DIN 18800-3.
L'analyse des déformations est effectuée séparément pour les directions verticale et horizontale. Les déplacements relatifs disponibles sont comparés aux valeurs admissibles. Vous avez la possibilité de définir les rapports de déformations admissibles individuellement dans les paramètres de calcul.
L'analyse du déversement est effectuée selon l'analyse du second ordre pour le flambement par torsion, en considérant les imperfections. L'analyse générale des contraintes doit être réussie avec un facteur de charge critique supérieur à 1,00. CRANEWAY affiche ainsi le facteur de charge critique correspondant pour toutes les combinaisons de charges de l'analyse des contraintes.
Le programme détermine toutes les forces d'appui à partir des charges caractéristiques, y compris les facteurs dynamiques.
Lors du calcul, CRANEWAY crée des charges avec des écartements prédéfinis comme cas de charge pour le chemin de roulement. L'incrément de charge des grues en déplacement sur le chemin de grue peut être défini individuellement.
Pour chaque position de grue, CRANEWAY analyse toutes les combinaisons aux états limites respectifs (ultime, de fatigue, de déformation et des forces d'appui). De plus, les options de paramétrage sont complètes pour la spécification du calcul EF, comme par exemple la longueur des éléments finis ou les critères d'interruption.
CRANEWAY calcule les efforts internes du chemin de roulement pour un modèle structural imparfait selon l'analyse du second ordre pour le flambement par torsion.
Les données de géométrie, de matériau, de section, d'action et d'imperfection sont entrées dans des fenêtres d'entrée clairement organisées :
Il est possible de considérer les actions de trois ponts roulants au maximum. Une grue standard peut simplement être sélectionnée dans la bibliothèque. Il est également possible d'entrer les données manuellement :
