Contenidos:
- Intercambio de datos de Revit a RFEM a través del enlace de interfaz directo entre programas
- Análisis por elementos finitos y diseño de una estructura de acero y hormigón en RFEM según las normas de Estados Unidos
- La optimización y las modificaciones en RFEM se integran de nuevo en Revit para permitir una actualización eficiente del modelo BIM original

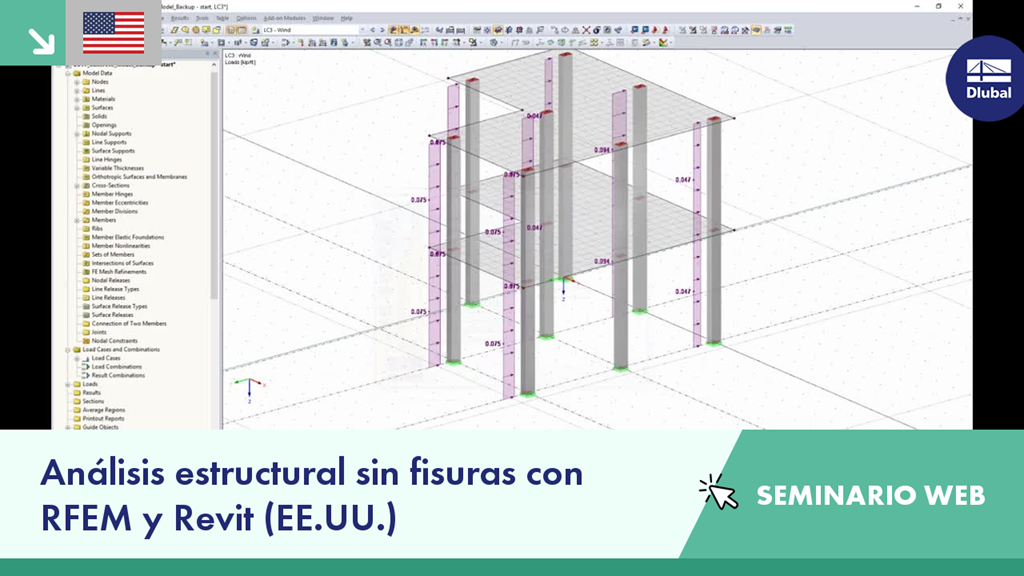

Seminario web: Análisis estructural sin fisuras con RFEM y Revit (EE.UU.)
Enlaces
- Descripción del producto | Software de análisis estructural RFEM
- Planificación con BIM | ¿Qué es BIM?
¿Tiene alguna pregunta?
El cálculo frente a la fatiga según EN 1992-1-1 se debe realizar para componentes estructurales que están sujetos a grandes carreras de tensión y/o muchos cambios de carga. En este caso, las comprobaciones de cálculo para el hormigón y la armadura se realizan por separado. Hay dos métodos de cálculo alternativos disponibles.
Este artículo describe para usted, utilizando el ejemplo de una placa hecha de hormigón con fibras de acero, qué influye en el uso de diferentes métodos de integración y un número diferente de puntos de integración en el resultado del cálculo.
Cuando se trata de cargas de viento en estructuras de tipo edificio según ASCE 7, se pueden encontrar numerosos recursos para complementar las normas de diseño y ayudar a los ingenieros con esta aplicación de carga lateral. De todas formas, a los ingenieros/as les puede resultar más difícil encontrar recursos parecidos para las cargas de viento o para el tipo de estructuras que no son de construcción. Este artículo examinará los pasos para calcular y aplicar cargas de viento según ASCE 7-22 en un tanque circular de hormigón armado con una cubierta de cúpula.
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
Existe una complejidad conocida para calcular la respuesta de las pisadas en suelos irregulares o en cualquier tipo de escalera. Footfall Analysis utiliza el modelo de RFEM y los resultados del análisis modal de RF-DYNAM Pro - Natural Vibrations para predecir los niveles de vibración en todas las posiciones en un piso. Un método de análisis riguroso es esencial para permitir una investigación precisa del comportamiento dinámico del suelo.
El software incorpora los procedimientos de análisis de datos más actualizados, permitiendo al usuario seleccionar entre dos de los métodos de cálculo disponibles más utilizados, llamados el Método del Centro del Hormigón (CCIP-016) y el Método del Instituto de Construcciones de Acero (P354).
- El análisis de pisadas se vincula con RFEM, utilizando la geometría del modelo desde allí, por lo que no se requiere que el usuario cree un segundo modelo específicamente para el análisis de pisadas
- Permite al usuario analizar cualquier tipo de estructura para el análisis de pisadas, independientemente de la forma, material o uso.
- Predicciones rápidas y precisas de respuestas resonantes e impulsivas (transitorias)
- Medición acumulativa de niveles de vibración - Análisis VDV
- Salida de resultados intuitiva que permite al ingeniero asesorar sobre mejoras en áreas críticas de forma eficiente en coste
- Comprobación del límite de paso/fallo según BS 6472 e ISO 10137
- Elección de las fuerzas de excitación: CCIP-016, SCI P354, AISC DG11 para pisos y escaleras
- Curvas de ponderación de la frecuencia (BS 6841)
- Investigación rápida para el modelo completo o áreas específicas
- Análisis de las dosis de vibración (VDV)
- Ajuste de la frecuencia de marcha mínima y máxima, así como el peso del transeúnte
- Valores de amortiguación introducidos por el usuario
- Variación del número de pisadas para la respuesta de resonancia, introducido por el usuario o calculado por el software
- Límite de respuesta ambiental basado en BS 6472 e ISO 10137
- Factores de respuesta máximos generales y nudos críticos
- Análisis resonante (factor de respuesta máximo, aceleración RMS, nudo crítico, frecuencia crítica)
- Análisis impulsivo (transitorio) (factor de respuesta máximo, aceleración/velocidad de pico, aceleración/velocidad RMS, nudo crítico, frecuencia crítica)
- Valores de dosis de vibración para análisis tanto resonantes como impulsivos
Gráficos
- Factor de respuesta vs frecuencia de caminar
- Participación masiva vs modos propios
- Historial del tiempo de velocidad
- Análisis de flujos de viento incompresible en 3D con el paquete de software OpenFOAM®
- Importación directa del modelo desde RFEM o RSTAB incluyendo del entorno y del terreno (archivos 3DS, IFC, STEP)
- Diseño del modelo mediante archivos STL o VTP independientes de RFEM o RSTAB
- Cambios sencillos del modelo usando arrastrar y soltar y asistencia gráfica de ajuste
- Correcciones automáticas de la topología del modelo con redes de mallas de retracción
- Opción para agregar objetos del entorno (edificios, terrenos...)
- Carga de viento determinada sobre la altura del edificio, dependiendo de los parámetros específicos de la norma (velocidad, intensidad de turbulencia)
- Modelos de turbulencia K-épsilon y K-omega
- Generación automática de la malla ajustada a la profundidad de detalle seleccionada
- Cálculo en paralelo con utilización óptima de la capacidad de los equipos multinúcleo
- Resultados para simulaciones de baja resolución (hasta 1 millón de celdas) en tan solo minuto
- Resultados en unas pocas horas para simulaciones con resolución media-alta (1-10 millones de celdas)
- Representación gráfica de los resultados en los planos de recorte "Clipper/Slicer" (campos escalares y vectoriales)
- Muestra gráfica de las líneas de corriente
- Animación de la líneas de corriente (creación de vídeo opcional)
- Definición de sondeos de puntos y líneas
- Visualización de los coeficientes de presión aerodinámica
- Representación gráfica de las propiedades de la turbulencia en el campo de viento
- Mallado opcional usando la opción de una capa límite para el área cerca de la superficie del modelo
- Es posible la consideración de la rugosidad de las superficies del modelo
- Uso opcional de un esquema numérico de segundo Análisis
- Interfaz de usuario multilingüe (por ejemplo, español, inglés, francés, alemán...)
- La documentación es posible en el informe de RFEM y RSTAB
