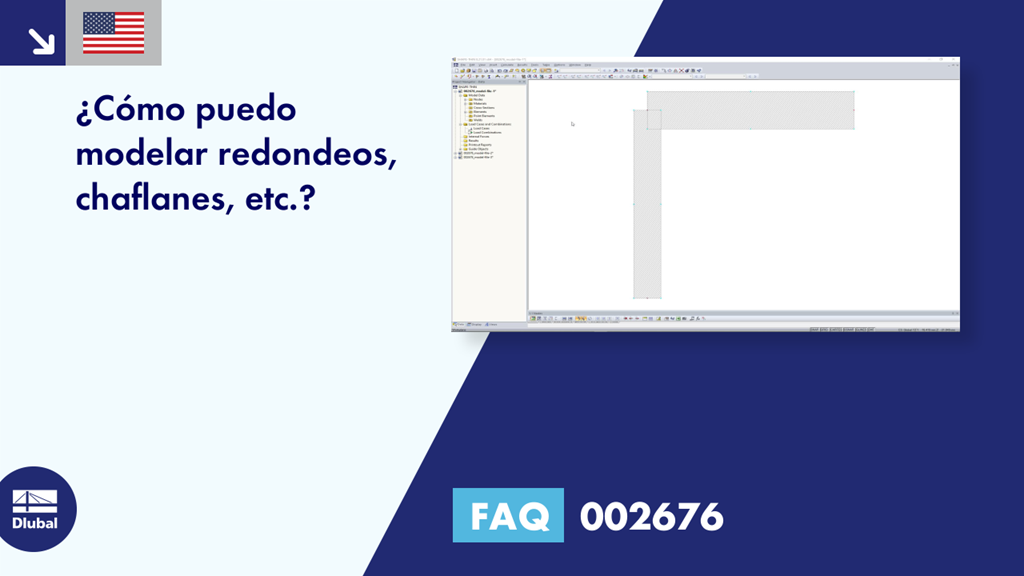

[ES] FAQ 002676 | ¿Cómo puedo modelar redondeos, chaflanes, etc.?

Pregunta:
¿Cómo puedo modelar redondeos, chaflanes, etc.?

Respuesta:
Las irregularidades en la geometría de la sección se pueden mostrar como elementos puntuales. Se pueden insertar como redondeo, rectángulo, círculo o triángulo, o quitar de las superficies de membrana. De esta manera, puede considerar o excluir adicionalmente el área del elemento de punto para las propiedades de la sección.

Puede insertar los elementos de puntos usando el menú "Insertar" → "Datos de la sección" → "Elementos de 1.5 puntos" o el botón correspondiente en la barra de herramientas (imagen 01).

No se muestran tensiones en los elementos puntuales. Los elementos puntuales no se incluyen en el cálculo de la constante de torsión. Esto se puede compensar con un factor de corrección en el cuadro de diálogo Parámetros de cálculo (imagen 02) para determinar un redondeo distinto, por ejemplo.

Además, puede usar la función "Crear esquina redondeada o en ángulo" para proporcionar a las esquinas y bordes de la sección un radio de empalme y flexión. Esta función está disponible en el menú Edición → Crear esquina redondeada o en ángulo (imagen 03). En la sección del diálogo Tipo de esquina, especifique si la zona de esquina va a ser un empalme o un chaflán. Dependiendo de la selección, se debe introducir el radio del empalme r o una reducción por las longitudes l1 y l2 en la sección del diálogo Parámetros.

Ambos elementos se pueden seleccionar haciendo clic con el ratón en la ventana de trabajo sin cerrar el cuadro de diálogo. Los números de línea se muestran en "Crear entre líneas núm." sección de diálogo.

Si se selecciona la casilla de verificación "Cortar líneas", RFEM elimina las extensiones de los elementos originales que se solapan en la zona de la esquina después de crear el arco o el nuevo elemento. La opción Eliminar esquina también elimina el nudo en la esquina.

Además, puede usar la función "Suavizar esquina" para modelar áreas de esquina detalladas sin usar los elementos de punto rectangulares (imagen 04). Esta función está disponible en el menú Edición → Suavizar esquina. Luego, haga clic en uno de los dos elementos en el área de intersección en la ventana de trabajo. El lado del elemento respectivo se acorta, el lado del elemento adyacente se extiende en consecuencia. Un elemento nulo crea la conexión entre los elementos.
