Pregunta:

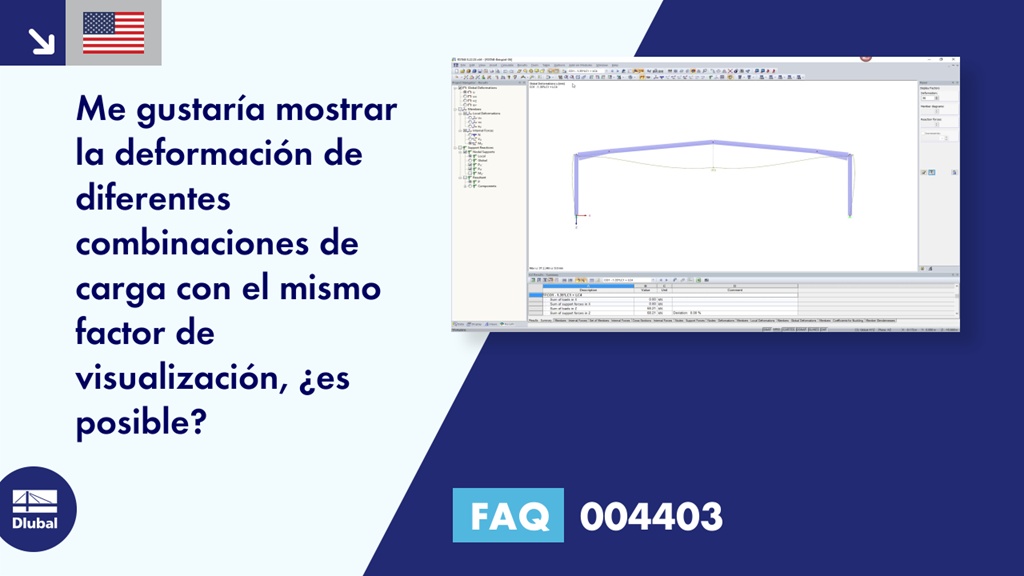

Me gustaría mostrar la deformación de diferentes combinaciones de carga con el mismo factor de visualización, ¿es posible?
Respuesta:
Sí, es posible introducir el factor de visualización manualmente en el panel y bloquearlo. Por lo tanto, permanece igual al cambiar entre las combinaciones de carga.
