Respuesta:

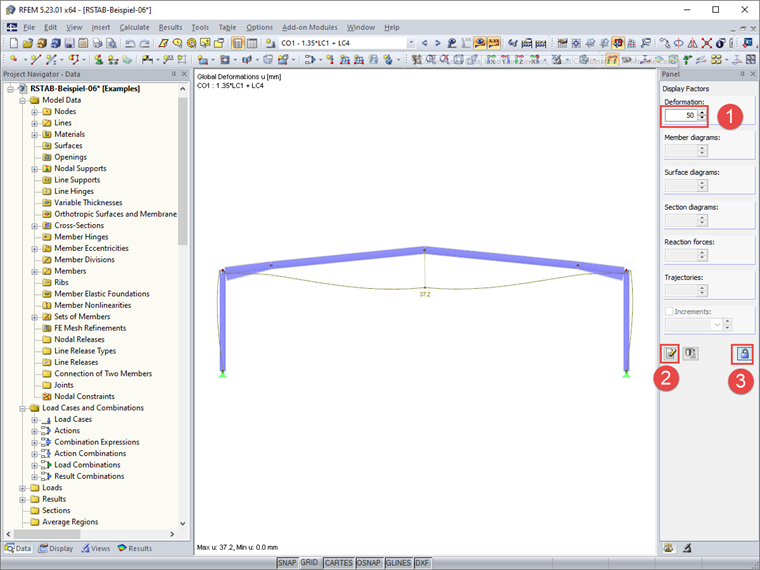

Sí, es posible introducir el factor de visualización manualmente en el panel y bloquearlo. Por lo tanto, permanece igual al cambiar entre las combinaciones de carga.
Preguntas frecuentes (FAQ)
Pregunta
Me gustaría mostrar la deformación de diferentes combinaciones de carga con el mismo factor de visualización, ¿es posible?
