Pregunta:

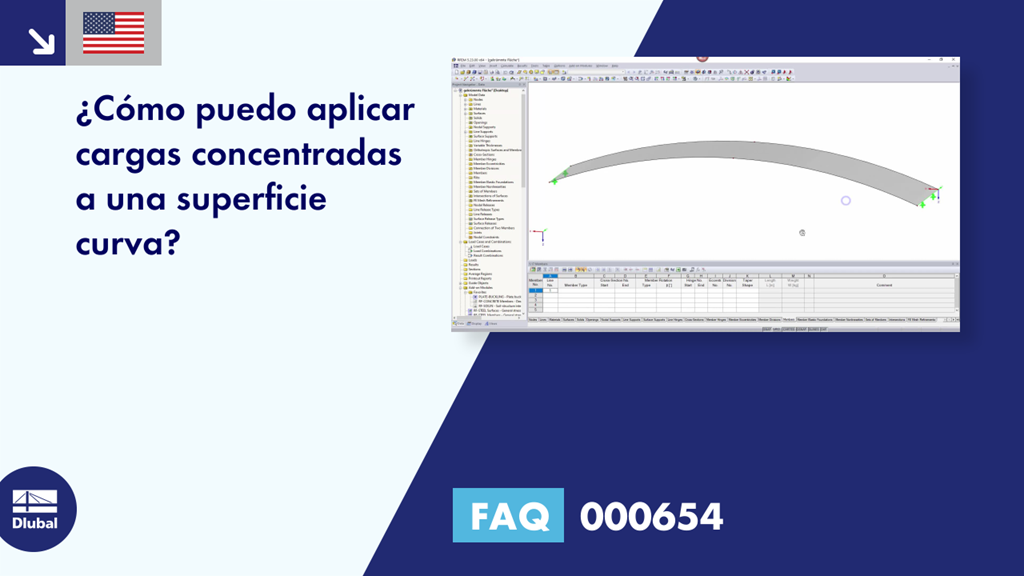

¿Cómo puedo aplicar cargas puntuales a una superficie curva?
Respuesta:
Las cargas puntuales se pueden definir en superficies curvas de la siguiente manera:
Modele una línea a través de la superficie curva que interseque la superficie en las posiciones donde se va a aplicar la carga puntual.
Seleccione la función "Conectar líneas/barras" en el menú "Herramientas".
Use el ratón para dibujar un rectángulo en el área donde la línea interseca la superficie. En la superficie, se crean puntos.
Los puntos ahora descansan exactamente en la superficie. Sin embargo, aún no están conectados a la superficie. Esto se hace automáticamente para superficies planas. Para superficies curvas, los puntos se deben integrar manualmente. Para hacer esto, haga doble clic en la superficie donde desea integrar los puntos. Seleccione la pestaña "Integrado" y agregue los números de los puntos a la lista; por ejemplo, haciendo clic en [Seleccionar].
Se pueden eliminar todos los puntos y líneas que ya no se necesiten.
Ahora, puede aplicar las cargas puntuales a los puntos integrados.
