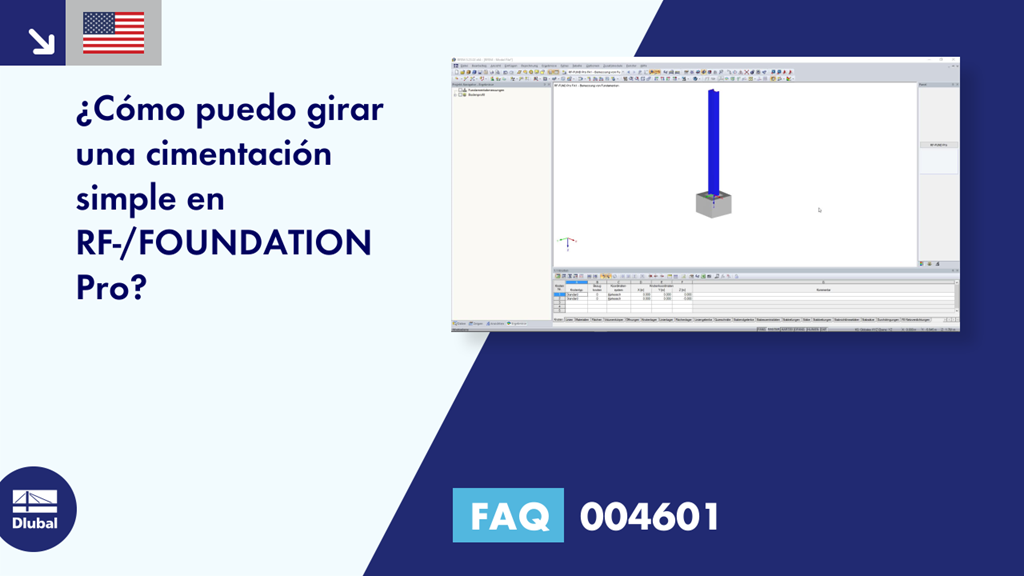

FAQ 004601 | ¿Cómo puedo girar una cimentación simple en RF-/FOUNDATION Pro?

Name: FAQ 004601 | ¿Cómo puedo girar una cimentación simple en RF-/FOUNDATION Pro?
Uploaded: 2020-08-06T00:00:00.000+01:00

Pregunta:
¿Cómo puedo girar una cimentación simple en RF-/FOUNDATION Pro?

Respuesta:
Una cimentación simple se gira girando el apoyo en nudo en RFEM/RSTAB:

Abra el cuadro de diálogo "Editar apoyo en nudo" → seleccione "Sistema de ejes definido por el usuario: Girado "→ haga clic en el botón [Editar].
Abra el cuadro de diálogo "Editar sistema de ejes definido por el usuario" → establezca la rotación del apoyo como desee (ver figura 01).

Vuelva a calcular en RF-/FOUNDATION Pro y muestre el gráfico (ver figura 02).
