Pregunta

¿Cómo puedo girar una cimentación simple en RF-/FOUNDATION Pro?

Respuesta:

Una cimentación simple se gira girando el apoyo en nudo en RFEM/RSTAB:

Abra el cuadro de diálogo "Editar apoyo en nudo" → seleccione "Sistema de ejes definido por el usuario: Girado "→ haga clic en el botón [Editar].

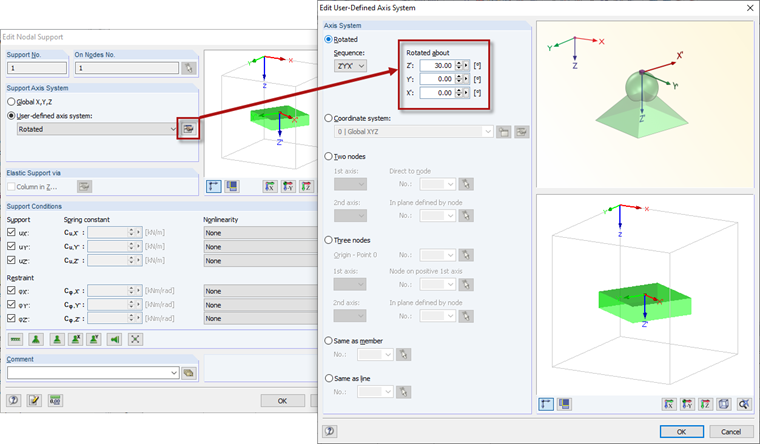

Abra el cuadro de diálogo "Editar sistema de ejes definido por el usuario" → establezca la rotación del apoyo como desee (ver figura 01).

Preguntas frecuentes (FAQ)

FAQ 004601 | ¿Cómo puedo girar una cimentación simple en RF-/FOUNDATION Pro?

Giro del apoyo

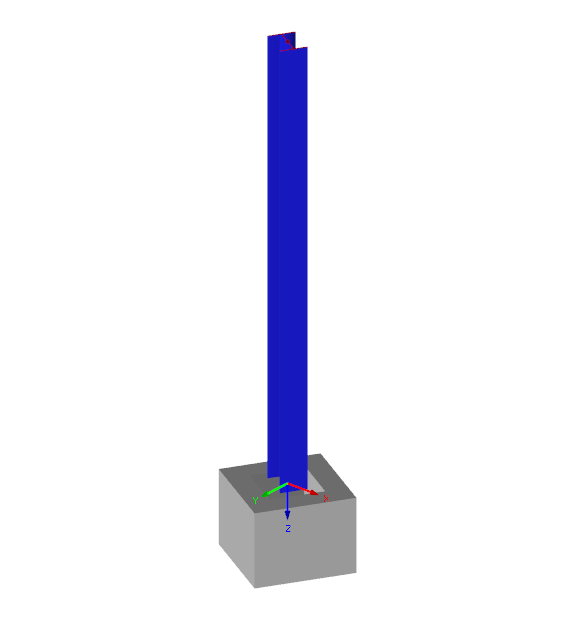

Vuelva a calcular en RF-/FOUNDATION Pro y muestre el gráfico (ver figura 02).

Cimentación girada
