RWIND Simulation es un programa independiente para la simulación con CFD de flujos de viento alrededor de edificios u otros objetos y la generacion de cargas de viento, es decir, las fuerzas actuando sobre esos objetos. La presión del viento y las fuerzas de succión se pueden importar como cargas en el software de análisis estructural RFEM o RSTAB.

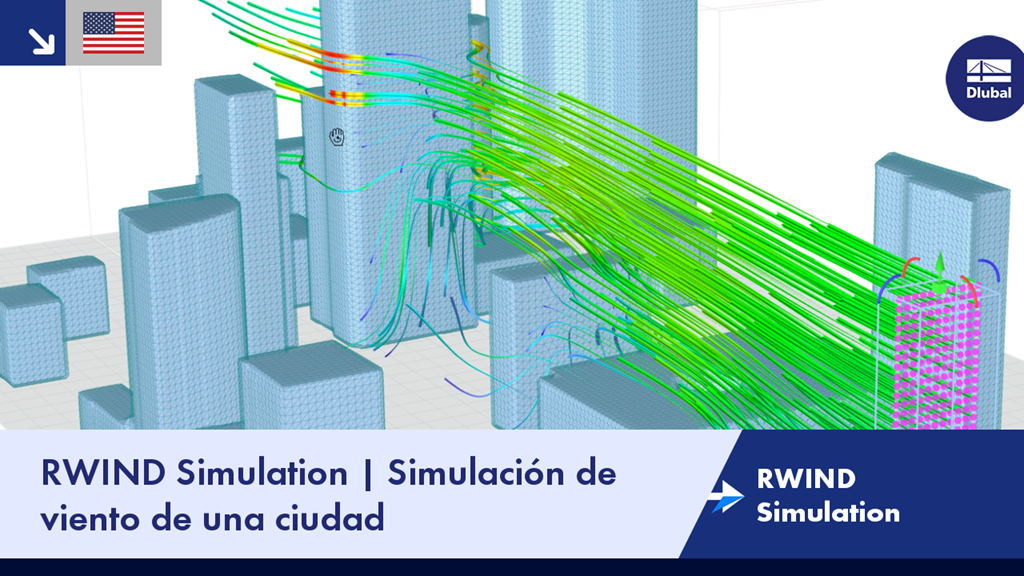

RWIND Simulation | Simulación de viento de una ciudad
- Software para simulación de viento y generación de cargas de viento en estructuras
- Descripción del producto | RWIND Simulation (túnel de viento)
- Más seminarios web
Con la opción de visualización modo cámara de vuelo, puede volar a través de su estructura RFEM y RSTAB. Controla la dirección y la velocidad del vuelo con tu teclado. Además, puede guardar el vuelo a través de su estructura como un video.
- Análisis de flujos de viento incompresible en 3D con el paquete de software OpenFOAM®
- Importación directa del modelo desde RFEM o RSTAB incluyendo del entorno y del terreno (archivos 3DS, IFC, STEP)
- Diseño del modelo mediante archivos STL o VTP independientes de RFEM o RSTAB
- Cambios sencillos del modelo usando arrastrar y soltar y asistencia gráfica de ajuste
- Correcciones automáticas de la topología del modelo con redes de mallas de retracción
- Opción para agregar objetos del entorno (edificios, terrenos...)
- Carga de viento determinada sobre la altura del edificio, dependiendo de los parámetros específicos de la norma (velocidad, intensidad de turbulencia)
- Modelos de turbulencia K-épsilon y K-omega
- Generación automática de la malla ajustada a la profundidad de detalle seleccionada
- Cálculo en paralelo con utilización óptima de la capacidad de los equipos multinúcleo
- Resultados para simulaciones de baja resolución (hasta 1 millón de celdas) en tan solo minuto
- Resultados en unas pocas horas para simulaciones con resolución media-alta (1-10 millones de celdas)
- Representación gráfica de los resultados en los planos de recorte "Clipper/Slicer" (campos escalares y vectoriales)
- Muestra gráfica de las líneas de corriente
- Animación de la líneas de corriente (creación de vídeo opcional)
- Definición de sondeos de puntos y líneas
- Visualización de los coeficientes de presión aerodinámica
- Representación gráfica de las propiedades de la turbulencia en el campo de viento
- Mallado opcional usando la opción de una capa límite para el área cerca de la superficie del modelo
- Es posible la consideración de la rugosidad de las superficies del modelo
- Uso opcional de un esquema numérico de segundo Análisis
- Interfaz de usuario multilingüe (por ejemplo, español, inglés, francés, alemán...)
- La documentación es posible en el informe de RFEM y RSTAB
Hay disponibles generadores de cargas para estructuras de barras que pueden crear automáticamente cargas de viento según EN 1991-1-4 y CTE DB-SE-AE, y cargas de nieve según EN 1991-1-3 y CTE DB-SE-AE. Los casos de carga se generan dependiendo de la forma de la cubierta. Otro generador es capaz de crear cargas de revestimiento (hielo). Las combinaciones de cargas repetitivas se pueden guardar como plantillas.
Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
