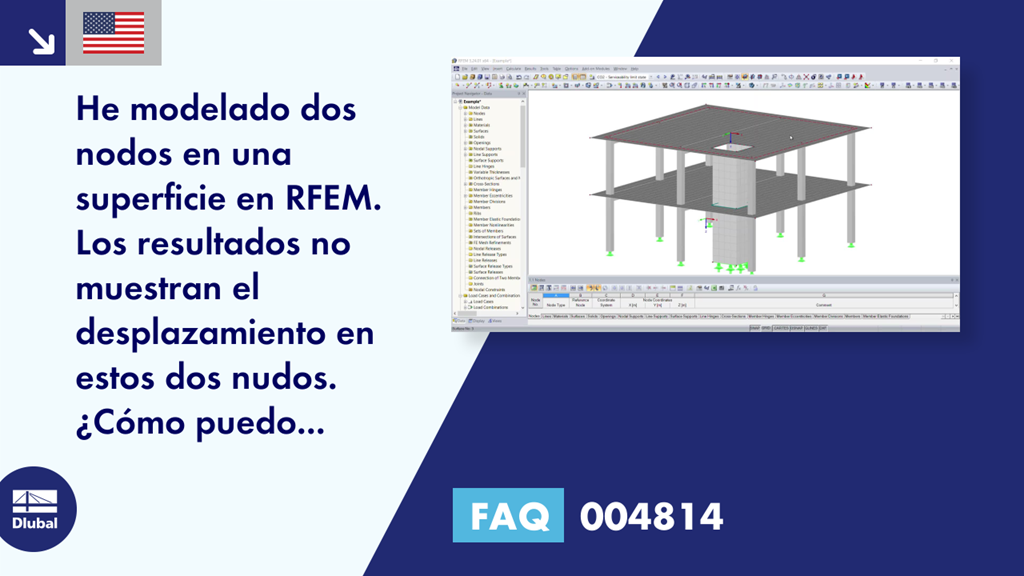

[EN] FAQ 004814 | J’ai modélisé deux nœuds sur une surface dans RFEM. Dans les résultats, le dépl...

Question :
J’ai modélisé deux nœuds sur une surface dans RFEM. Dans les résultats, le déplacement à ces deux nœuds ne s'affiche pas. Comment puis-je l'avoir ?

Réponse :
Après avoir créé ces deux nœuds pour lesquels vous souhaitez afficher le déplacement, il faut s'assurer qu'ils appartiennent à une surface.

Ces deux nœuds n'étant pas associés à une ligne, il faut bien qu'ils soient intégrés dans le maillage pour être considérer dans le calcul aux éléments finis.

Pour intégrer ces objets non utilisés dans le maillage, il faut cliquer sur le menu Calculer → Paramètres du maillage EF pour ouvrir la boîte de dialogue Maillage EF. Dans celle-ci, vous cochez la case Intégrer des objets non utilisés dans les surfaces.

Lorsque le calcul est effectué, vous pouvez afficher le déplacement de ces nœuds dans le tableau 4.2 Nœuds - Déplacements.
