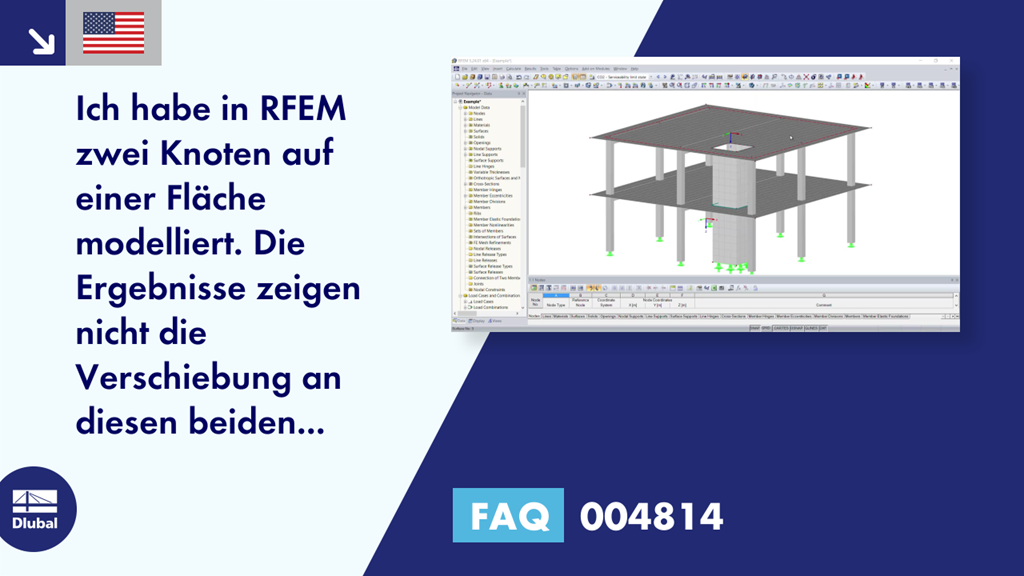

[DE] FAQ 004814 | Ich habe in RFEM zwei Knoten auf einer Fläche modelliert. In den Ergebnissen wird die...

Frage:
Ich habe in RFEM zwei Knoten auf einer Fläche modelliert. In den Ergebnissen wird die Verschiebung an diesen beiden Knoten nicht dargestellt. Wie kann ich sie erhalten?

Antwort:
Nachdem Sie die beiden Knoten erzeugt haben, deren Verschiebung Sie anzeigen möchten, sollten Sie sich vergewissern, dass sie zur Fläche gehören.

Da diese beiden Knoten nicht mit einer Linie verbunden sind, müssen sie in das Netz integriert werden, das bei der Berechnung mit finiten Elementen berücksichtigt werden soll.

Um diese ungenutzten Objekte in das Netz zu integrieren, wird über das Menü 'Berechnen' → 'FE-Netz-Einstellungen' der Dialog 'FE-Netz' aufgerufen. Aktivieren Sie in diesem Dialog das Kontrollfeld 'Nicht verwendete Objekte in Flächen integrieren'.

Die Verschiebung dieser Knoten kann im Anschluss an die Berechnung der Tabelle 4.2 Knoten - Verschiebungen entnommen werden.
