Pregunta:

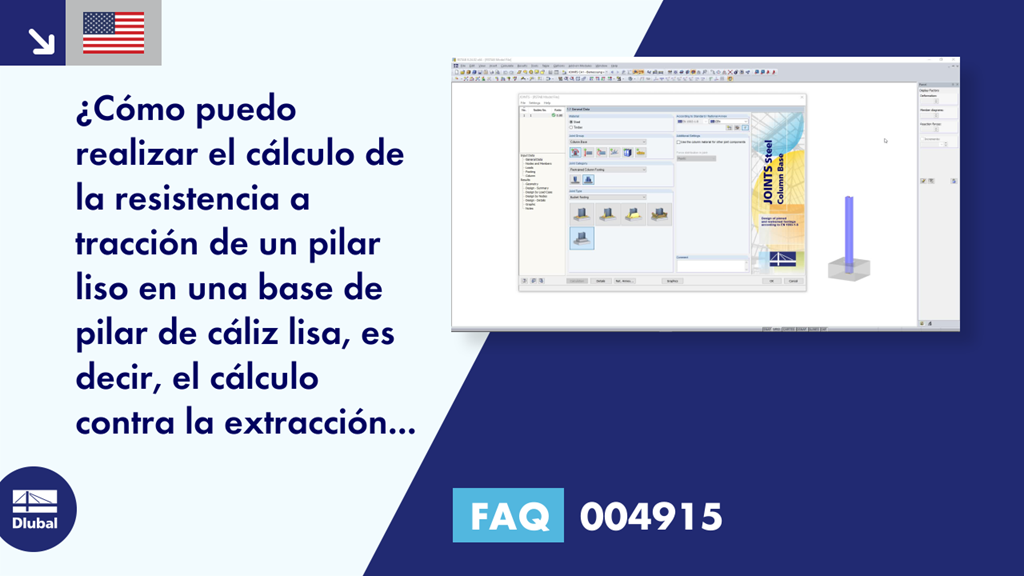

¿Cómo puedo realizar el cálculo de la resistencia a tracción de un pilar liso en una base de pilar de cáliz lisa; es decir, el cálculo contra la extracción del pilar?
Respuesta:
Este cálculo se puede realizar en el módulo adicional RF-/JOINTS Steel - Column Base.
Seleccione el tipo de unión en la ventana "1.1 Datos generales"; ver figura 01.
Después de introducir más parámetros, puede definir el coeficiente de fricción μ en la ventana "1.5 Pilar"; ver figura 02.
