¿Cómo puedo realizar el cálculo de la resistencia a tracción de un pilar liso en una base de pilar de cubo liso, es decir, el cálculo contra la extracción del pilar?
Respuesta
Este cálculo se puede realizar en el módulo adicional RF-/JOINTS Steel - Column Base.

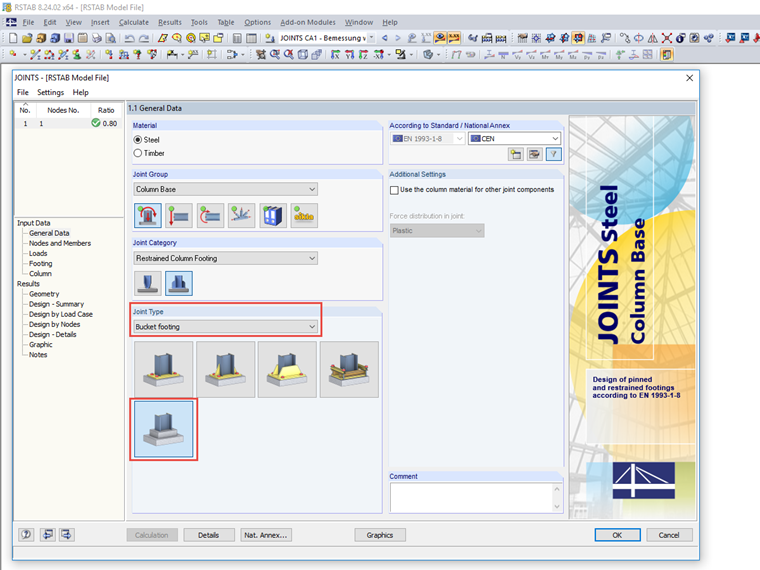

Seleccione el tipo de unión en la ventana "1.1 Datos generales", ver imagen 01.
Imagen 01 - Datos generales: Tipo de unión

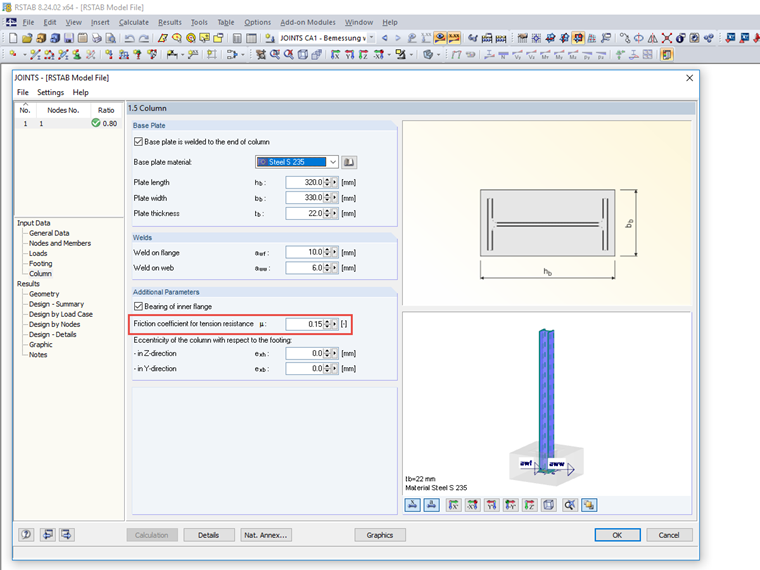

Después de introducir más parámetros, puede definir el coeficiente de fricción μ en la ventana "1.5 Columna", ver imagen 02.
Palabras clave
tracción Capacidad a tracción FUNDACIÓN Sacar Análisis estructural
