Este artículo trata sobre elementos cuya sección está sometida simultáneamente a un momento flector, un esfuerzo cortante y un esfuerzo de compresión o tracción axial. Sin embargo, en nuestro ejemplo no incluiremos la carga debida al esfuerzo cortante.

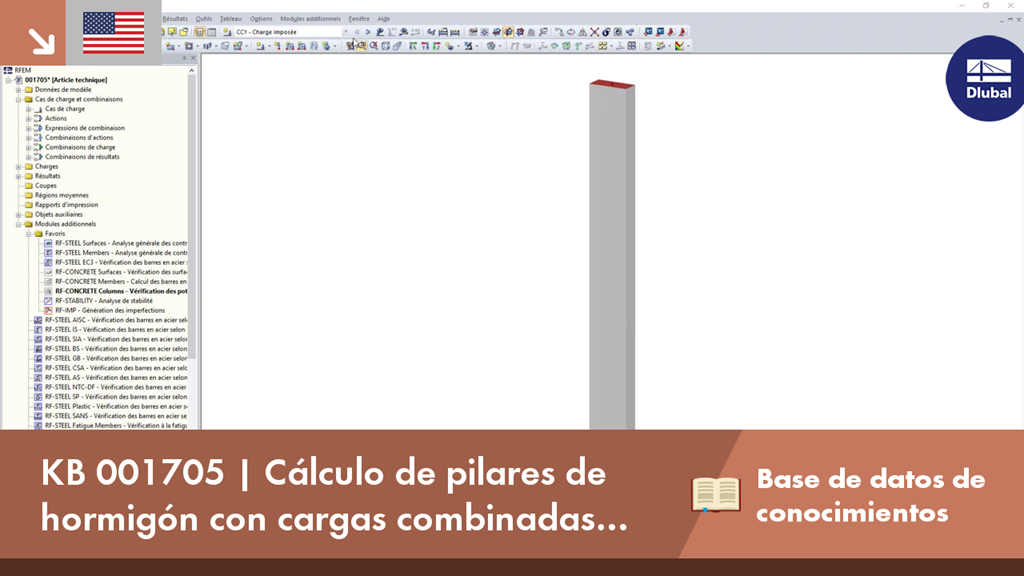

KB 001705 | Cálculo de pilares de hormigón con cargas combinadas en RF-CONCRETE Columns
- Perchat, J.: Traité de béton armé - selon l'Eurocode 2, 3. Auflage. Antony Cedex: Groupe Moniteur, 2017
- Stroetmann, R.: Zur Stabilität von in Querrichtung gekoppelten Biegeträgern, Stahlbau 69, Seiten 391 - 408. Berlin: Ernst & Sohn, 2000
- EN 1992-1-1: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2004
Para un análisis del espectro de respuesta de modelos de edificios, puede mostrar los coeficientes de sensibilidad para las direcciones horizontales por planta.
Estas cifras clave le permiten interpretar la sensibilidad a efectos de estabilidad.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
Puede usar el componente "Corte de placa" para cortar placas (por ejemplo, chapas de refuerzo, chapas de soporte, etc.). Hay varios métodos de corte disponibles:
- Plano: El corte se realiza en la superficie más cercana a la placa de referencia.
- Superficie: Solo se cortan las partes de intersección de las placas.
- Cuadro delimitador: La dimensión más externa que consiste en el ancho y la altura se corta de la placa como un rectángulo.
- Envolvente convexa: La envolvente exterior de la sección se usa para el corte de la placa. Si hay redondeos en los nudos de las esquinas de la sección, el corte se adapta a ellos.
En RFEM 6 y RSTAB 9, puede exportar gráficos de líneas al formato SVG (gráficos vectoriales escalables).
SVG significa gráficos vectoriales escalables y es un formato de archivo basado en XML para la visualización de gráficos vectoriales bidimensionales. Estos gráficos vectoriales se pueden escalar sin pérdida de calidad. Es posible editar los archivos SVG utilizando editores de texto, incrustar en páginas web y abrir en navegadores comunes.
