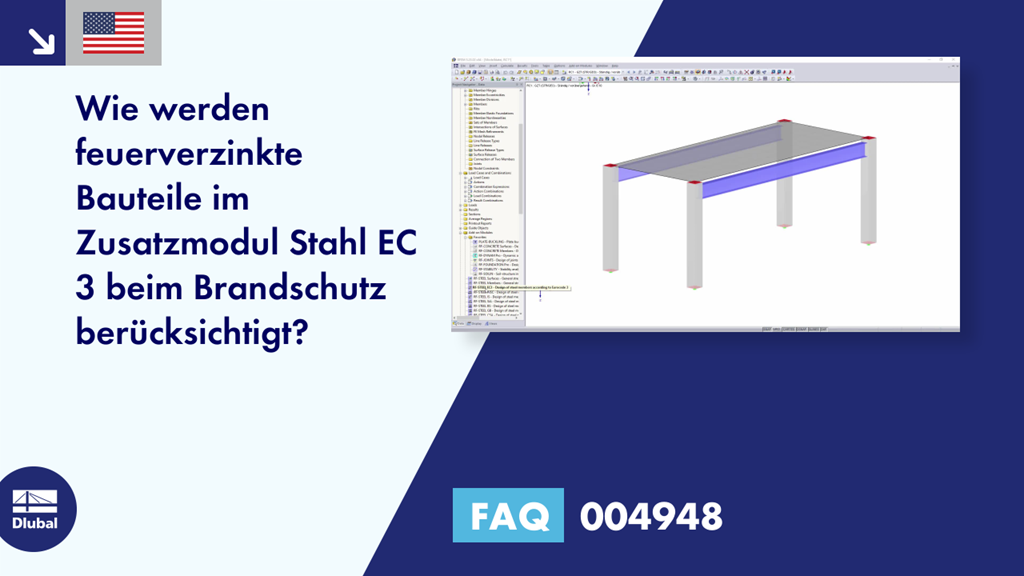

[ES] FAQ 004948 | ¿Cómo se consideran los componentes galvanizados en caliente para la resistencia al fuego en RF-/STEEL EC3 ...

P+F|004948

Pregunta:
¿Cómo se consideran los componentes galvanizados en caliente para la resistencia al fuego en el módulo adicional RF-/STEEL EC3?

Respuesta:
Los componentes galvanizados en caliente se pueden considerar como sigue:

Dado que la emisividad aumenta a pasos agigantados, permanece constante y solo se incluye como un factor en las fórmulas del Eurocódigo, puede calcular y usar la emisividad para un componente con la clase de resistencia al fuego> 30 a mano (valor medio).

ε = \frac{0, 35 \cdot 30 \min + 0, 7 \cdot (Gesamtzeit - Anfangszeit mit geringerem Wert (30 \min))}{Gesamtzeit}

Beispiel mit 90 \min :

ε = \frac{0, 35 \cdot 30 \min + 0, 7 \cdot (90 \min - 30 \min)}{90 \min} = 0, 58

ε	emisividad

Cálculo de emisividad

Este valor tiene en cuenta la reducción al inicio del fuego.
