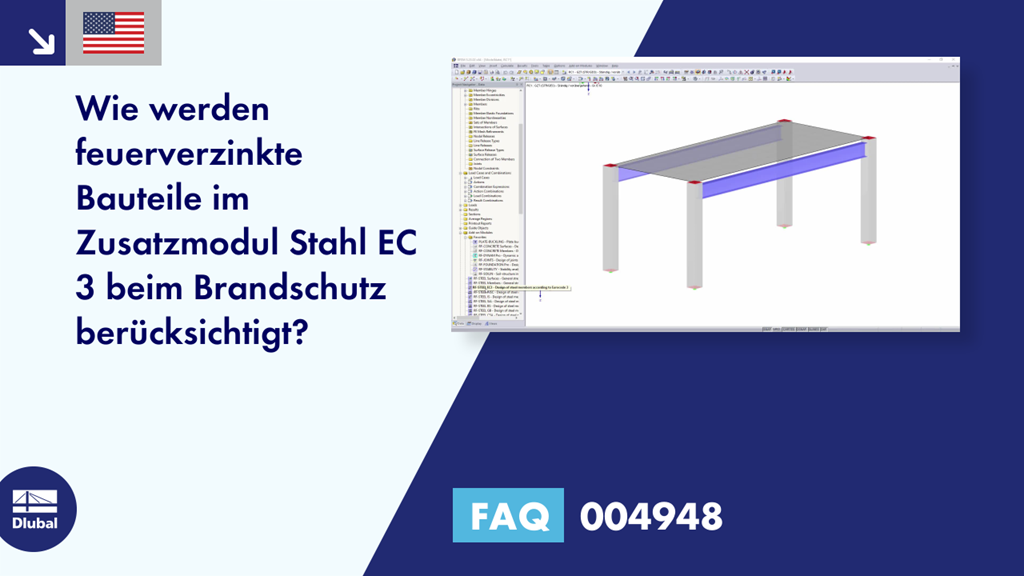

[IT] FAQ 004948 | Come vengono considerati i componenti zincati a caldo per la resistenza al fuoco in RF‑/STEEL EC3 ...

Name: [IT] FAQ 004948 | Come vengono considerati i componenti zincati a caldo per la resistenza al fuoco in RF‑/STEEL EC3 ...
Uploaded: 2021-02-18T00:00:00+01:00

Domanda:
Come vengono considerati i componenti zincati a caldo per la resistenza al fuoco nell'add-on RF-/STEEL EC3?

Risposta:
I componenti zincati a caldo possono essere considerati come segue:

Poiché l'emissività aumenta bruscamente, dopo di che rimane costante, ed è inclusa solo come coefficiente nelle formule dell'Eurocodice, in questo caso è possibile calcolare e utilizzare manualmente l'emissività per un componente con la classe di resistenza al fuoco > 30. (valore medio).

ε = \frac{0, 35 \cdot 30 \min + 0, 7 \cdot (Gesamtzeit - Anfangszeit mit geringerem Wert (30 \min))}{Gesamtzeit}

Beispiel mit 90 \min :

ε = \frac{0, 35 \cdot 30 \min + 0, 7 \cdot (90 \min - 30 \min)}{90 \min} = 0, 58

ε	emissività

Calcolo dell'emissività

Questo valore tiene conto della riduzione all'inizio dell'incendio.
