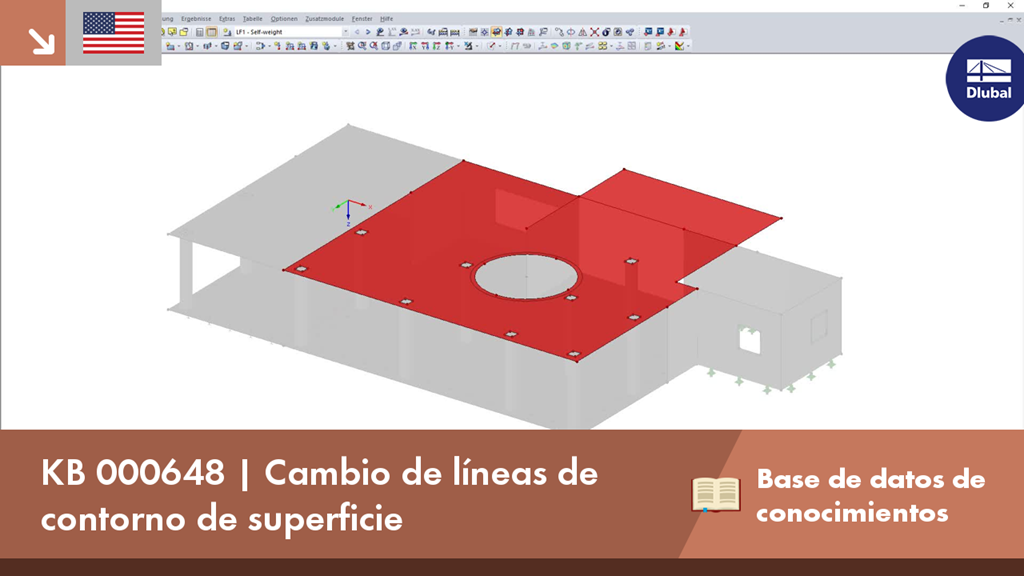

[EN] KB 000648 | Cambio de líneas de contorno de una superficie
Video
Primeros pasos con RFEM
Descripción
Si la geometría de una superficie, en la cual se deben quitar algunas de las líneas de contorno existentes, cambia posteriormente, no se necesita redefinir la superficie. Mediante un doble clic en la superficie relevante se abrirá el cuadro de diálogo "Editar superficie". Puede usar la función de selección para seleccionar las líneas de contorno. Si las líneas que ya están en la lista se seleccionan de nuevo, se eliminan de la lista. Esta opción permite ahorrar mucho tiempo, especialmente para superficies complejas geométricamente con muchas líneas de contorno.
