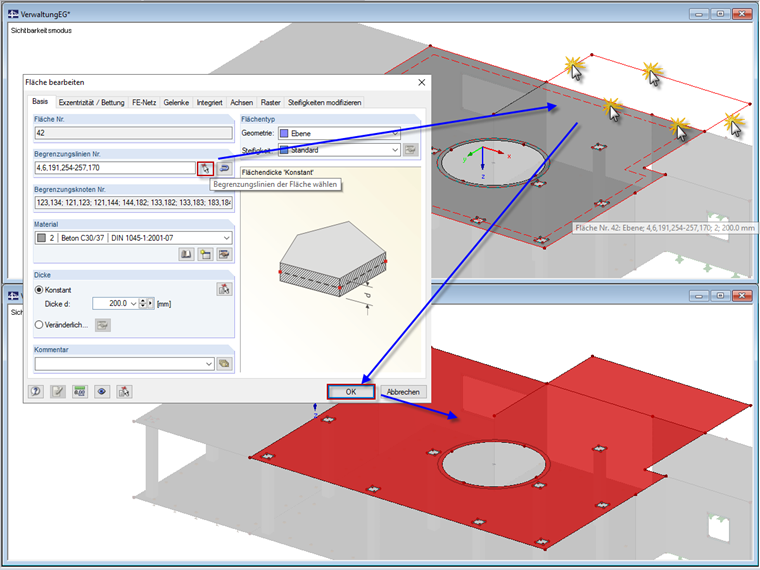

Per Doppelklick auf die betreffende Fläche gelangt man in den Dialog "Fläche bearbeiten". Über die Pick-Funktion können die Begrenzungslinien selektiert werden. Werden Linien, die bereits in der Liste vorhanden sind, nochmals markiert, so werden diese aus der Liste entfernt. Esta opción permite ahorrar mucho tiempo, especialmente para superficies complejas geométricamente con muchas líneas de contorno.

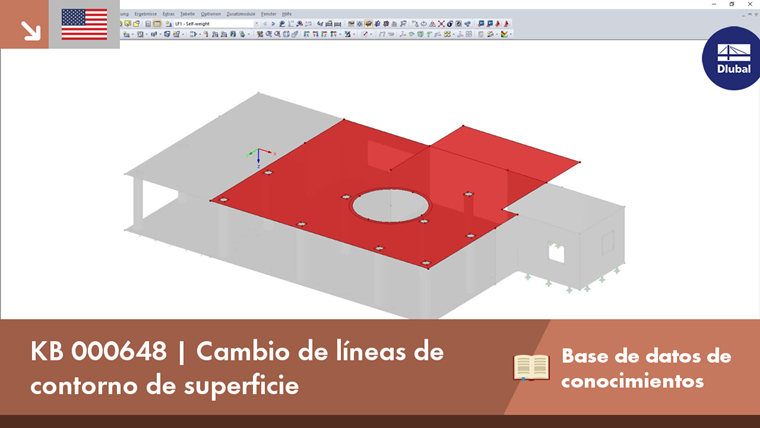

Cambio de líneas de contorno de una superficie
Ändert sich nachträglich die Geometrie einer Fläche, bei der vorhandene Begrenzungslinien zum Teil entfernt werden müssen, braucht die Fläche nicht neu definiert zu werden.
Autor
El Sr. Fröhlich proporciona soporte técnico a nuestros clientes y es responsable del desarrollo en el área de estructuras de hormigón armado.
