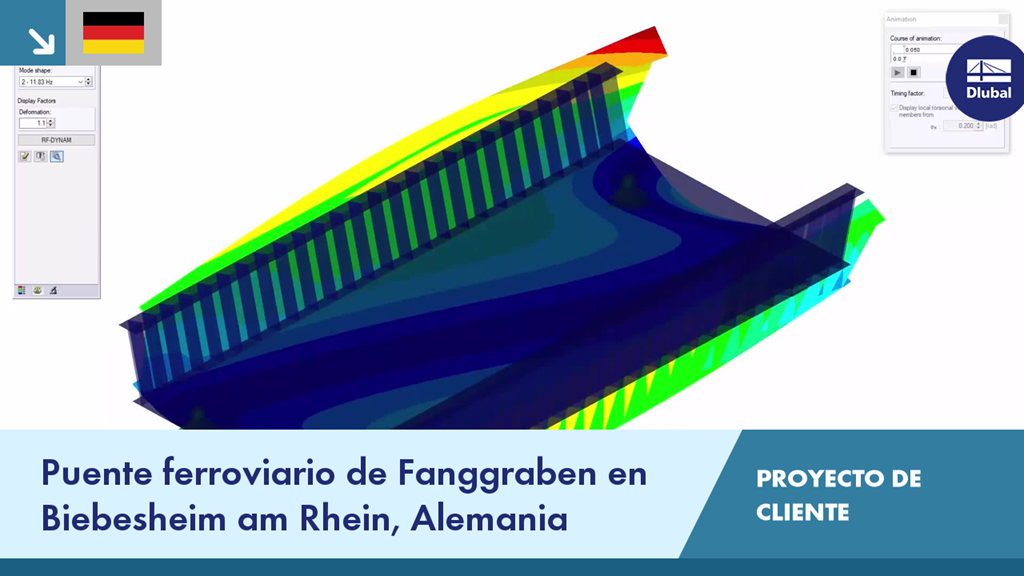

El puente ferroviario sobre el río Fanggraben es parte de la nueva construcción de una planta de fabricación en Biebesheim am Rhein, Alemania.
Esta sección ofrece información útil sobre el análisis y diseño de estructuras general, así como también sobre los programas de Dlubal Software.
InfoentretenimientoLos modelos de RFEM y RSTAB se pueden guardar como modelos glTF 3D (formatos *.glb y *.glTF). Vea los modelos en 3D en detalle con un visor 3D de Google o Babylon. Lleve sus gafas de realidad virtual, como Oculus, para "caminar" a través de la estructura.
Puede integrar los modelos glTF en 3D en sus propios sitios web utilizando JavaScript según estas instrucciones (como en el sitio web de Dlubal Modelos para descargar).
Con la opción de visualización modo cámara de vuelo, puede volar a través de su estructura RFEM y RSTAB. Controla la dirección y la velocidad del vuelo con tu teclado. Además, puede guardar el vuelo a través de su estructura como un video.
- Análisis de flujos de viento incompresible en 3D con el paquete de software OpenFOAM®
- Importación directa del modelo desde RFEM o RSTAB incluyendo del entorno y del terreno (archivos 3DS, IFC, STEP)
- Diseño del modelo mediante archivos STL o VTP independientes de RFEM o RSTAB
- Cambios sencillos del modelo usando arrastrar y soltar y asistencia gráfica de ajuste
- Correcciones automáticas de la topología del modelo con redes de mallas de retracción
- Opción para agregar objetos del entorno (edificios, terrenos...)
- Carga de viento determinada sobre la altura del edificio, dependiendo de los parámetros específicos de la norma (velocidad, intensidad de turbulencia)
- Modelos de turbulencia K-épsilon y K-omega
- Generación automática de la malla ajustada a la profundidad de detalle seleccionada
- Cálculo en paralelo con utilización óptima de la capacidad de los equipos multinúcleo
- Resultados para simulaciones de baja resolución (hasta 1 millón de celdas) en tan solo minuto
- Resultados en unas pocas horas para simulaciones con resolución media-alta (1-10 millones de celdas)
- Representación gráfica de los resultados en los planos de recorte "Clipper/Slicer" (campos escalares y vectoriales)
- Muestra gráfica de las líneas de corriente
- Animación de la líneas de corriente (creación de vídeo opcional)
- Definición de sondeos de puntos y líneas
- Visualización de los coeficientes de presión aerodinámica
- Representación gráfica de las propiedades de la turbulencia en el campo de viento
- Mallado opcional usando la opción de una capa límite para el área cerca de la superficie del modelo
- Es posible la consideración de la rugosidad de las superficies del modelo
- Uso opcional de un esquema numérico de segundo Análisis
- Interfaz de usuario multilingüe (por ejemplo, español, inglés, francés, alemán...)
- La documentación es posible en el informe de RFEM y RSTAB
