La interfaz de Autodesk Revit se instala automáticamente durante la instalación de RFEM o RSTAB. Es posible una instalación posterior del complemento mediante la ejecución de Revit-Installer.exe.

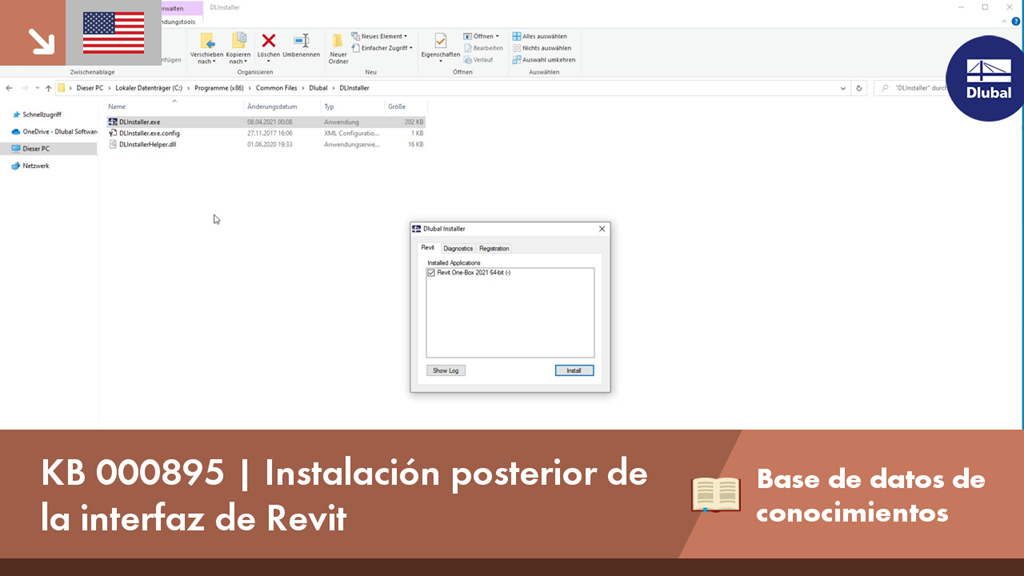

KB 000895 | Instalación posterior de la interfaz de Revit
- Análisis de flujos de viento incompresible en 3D con el paquete de software OpenFOAM®
- Importación directa del modelo desde RFEM o RSTAB incluyendo del entorno y del terreno (archivos 3DS, IFC, STEP)
- Diseño del modelo mediante archivos STL o VTP independientes de RFEM o RSTAB
- Cambios sencillos del modelo usando arrastrar y soltar y asistencia gráfica de ajuste
- Correcciones automáticas de la topología del modelo con redes de mallas de retracción
- Opción para agregar objetos del entorno (edificios, terrenos...)
- Carga de viento determinada sobre la altura del edificio, dependiendo de los parámetros específicos de la norma (velocidad, intensidad de turbulencia)
- Modelos de turbulencia K-épsilon y K-omega
- Generación automática de la malla ajustada a la profundidad de detalle seleccionada
- Cálculo en paralelo con utilización óptima de la capacidad de los equipos multinúcleo
- Resultados para simulaciones de baja resolución (hasta 1 millón de celdas) en tan solo minuto
- Resultados en unas pocas horas para simulaciones con resolución media-alta (1-10 millones de celdas)
- Representación gráfica de los resultados en los planos de recorte "Clipper/Slicer" (campos escalares y vectoriales)
- Muestra gráfica de las líneas de corriente
- Animación de la líneas de corriente (creación de vídeo opcional)
- Definición de sondeos de puntos y líneas
- Visualización de los coeficientes de presión aerodinámica
- Representación gráfica de las propiedades de la turbulencia en el campo de viento
- Mallado opcional usando la opción de una capa límite para el área cerca de la superficie del modelo
- Es posible la consideración de la rugosidad de las superficies del modelo
- Uso opcional de un esquema numérico de segundo Análisis
- Interfaz de usuario multilingüe (por ejemplo, español, inglés, francés, alemán...)
- La documentación es posible en el informe de RFEM y RSTAB
Confíe en los programas de Dlubal incluso en caso de viento. RFEM y RSTAB proporcionan una interfaz especial para exportar modelos (es decir, estructuras definidas por barras y superficies) a RWIND 2. Allí, las direcciones del viento a analizar para su proyecto se definen por medio de las posiciones angulares relacionadas sobre el eje vertical del modelo. Además, el perfil del viento dependiente de la altitud y el perfil de la intensidad de la turbulencia se definen sobre la base de una norma de viento. Estas especificaciones dan como resultado casos de carga específicos, dependiendo del ángulo. Para esto, son útiles los parámetros del fluido, las propiedades del modelo de turbulencia y los parámetros de iteración que se almacenan globalmente. Puede ampliar estos casos de carga mediante la edición parcial en el entorno de RWIND 2 utilizando modelos del terreno o del entorno a partir de gráficos vectoriales STL.
Como alternativa, también puede ejecutar RWIND 2 manualmente y sin la aplicación de interfaz en RFEM o RSTAB. En este caso, las estructuras y el entorno del terreno en el programa se modelan directamente mediante archivos STL y VTP importados. Puede definir la carga de viento dependiente de la altura y otros datos de la mecánica de fluidos directamente en RWIND 2.
Debido a su aplicabilidad versátil, RWIND 2 está siempre a su lado para apoyarlo en sus proyectos individuales.
Trabaje en sus modelos con cálculos eficientes y precisos en el túnel de viento digital. RWIND 2 utiliza un modelo numérico CFD (Dinámica de fluidos computacional) para simular los flujos de viento alrededor de los objetos. Se generan cargas de viento específicas del proceso de simulación para RFEM o RSTAB.
RWIND 2 realiza esta simulación utilizando una malla de volumen en 3D. El programa proporciona un mallado automático; puede establecer fácilmente toda la densidad de la malla, así como el refinamiento de la malla local en el modelo utilizando unos pocos parámetros. Se usa un solucionador numérico para flujos turbulentos incompresibles para calcular los flujos de viento y las presiones superficiales en el modelo. Los resultados se extrapolan a su modelo. RWIND 2 está diseñado para trabajar con diferentes solucionadores numéricos.
Actualmente recomendamos utilizar el paquete de software OpenFOAM®, que ha proporcionado muy buenos resultados en nuestras pruebas y también es una herramienta de uso frecuente para las simulaciones de CFD. Se están desarrollando solucionadores numéricos alternativos.
Esté siempre atento a sus resultados. Además de los casos de carga resultantes en RFEM o RSTAB (ver más abajo), los resultados del análisis aerodinámico en RWIND 2 representan el problema del flujo como un todo:
- Presión en la superficie de la estructura
- Campo de presiones alrededor de la geometría de la estructura
- Campo de velocidades alrededor de la geometría de la estructura
- Vectores de velocidad alrededor de la geometría de la estructura
- Líneas de corriente alrededor de la geometría de la estructura
- Esfuerzos en las estructuras con forma de barras que se generaron originalmente a partir de los elementos de barra
- Presión residual
- Dirección y magnitud de la resistencia aerodinámica de las estructuras definidas
Estos resultados se muestran en el entorno de RWIND 2 y se evalúan gráficamente. Los resultados del flujo alrededor de la geometría de la estructura en la visualización general son bastante confusos, pero el programa tiene una solución para esto. Para presentar resultados claramente organizados, se muestran planos de sección que se pueden mover libremente para la visualización separada de los 'resultados de sólidos' en un plano. En consecuencia, para el resultado de la línea de corriente ramificada en 3D, el programa le presenta una representación animada en forma de líneas o partículas en movimiento además de la estática. Esta opción ayuda a representar el flujo de viento como un efecto dinámico.
Puede exportar todos los resultados como una imagen o, especialmente para los resultados animados, como un vídeo.
