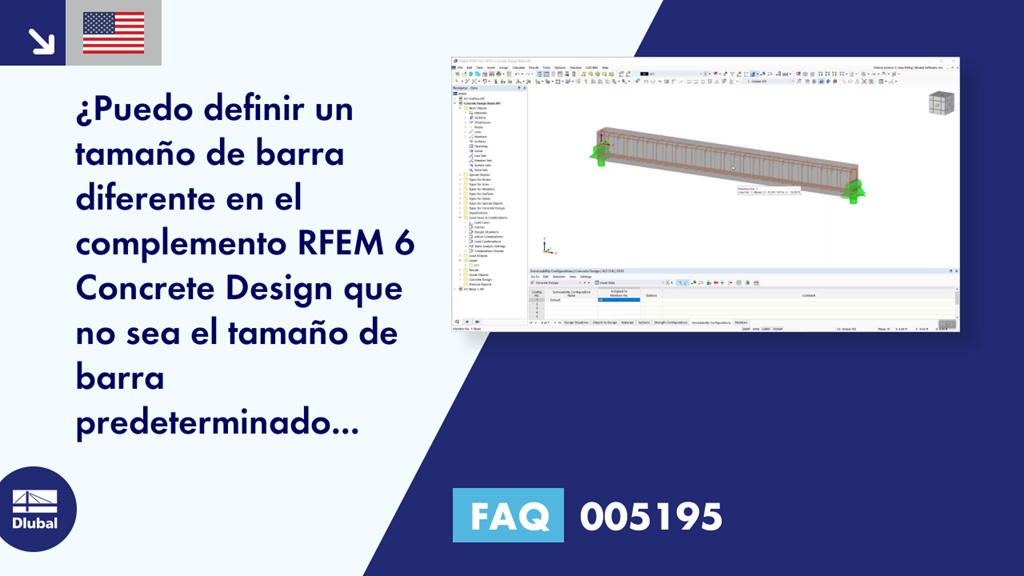

FAQ 005195 | ¿Puedo definir un tamaño de barra diferente en el complemento RFEM 6 Concrete Design que no sea el ...

Este artículo describe para usted, utilizando el ejemplo de una placa hecha de hormigón con fibras de acero, qué influye en el uso de diferentes métodos de integración y un número diferente de puntos de integración en el resultado del cálculo.

Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.

Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. La automatización de la entrada de datos puede ahorrar un tiempo valioso. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.

En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).

Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:

• Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
• Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6

Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.

• 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
• 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.

Además, es posible modificar la distancia entre ejes según la ecuación 5.5.

Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.

Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:

• Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
• Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Q_fat definida específicamente.

El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:

• Configuraciones de cálculo sísmico
• Diferenciación de las clases de ductilidad DCL, DCM y DCH
• Opción para transferir el factor de comportamiento de un análisis dinámico
• Comprobación del valor límite para el factor de comportamiento
• Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
• Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
• Detalle y reglas particulares para la ductilidad local
