FAQ 005235 | ¿Cómo defino una barra como un voladizo y no como apoyado en ambos extremos para servi ...

Pregunta:
¿Cómo defino una barra como un voladizo y no como apoyado en ambos extremos para el cálculo de servicio o deformación?

Respuesta:
Todas las barras cuando se usan los complementos de diseño para las comprobaciones de servicio se consideran compatibles en los nudos finales de forma predeterminada. Si la barra es en cambio un voladizo o incluye un apoyo interno para una combinación de voladizo y apoyado en ambos extremos, se debe definir un nuevo apoyo de cálculo en los detalles de la barra.

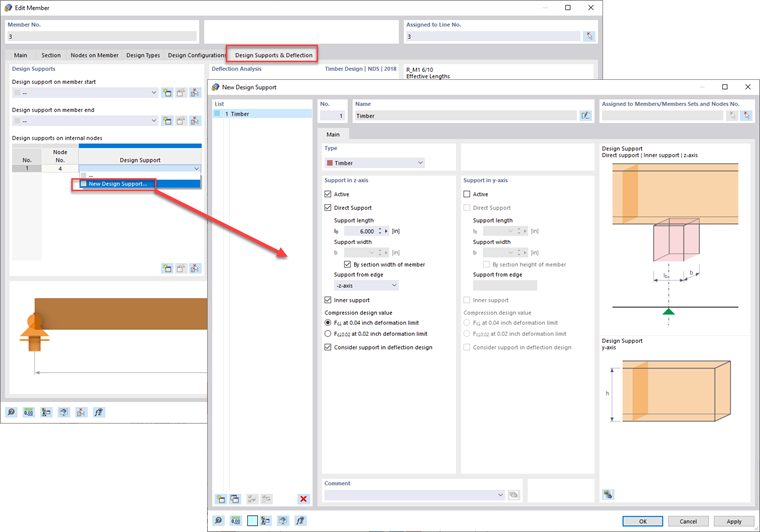

La opción Diseñar apoyo se puede encontrar en el cuadro de diálogo de la barra en la pestaña Diseñar apoyos y deflexión. Se pueden agregar apoyos a cualquier nudo detectado a lo largo de la longitud de la barra, como el inicio, el final de la barra o los nudos internos.

En el cuadro de diálogo Nuevo apoyo de diseño, puede establecer el tipo de apoyo desde el menú desplegable, incluyendo general, de hormigón o de madera. El "general" le dará al programa una guía sobre el tipo de barra de flecha y qué relación de flecha límite para la referencia de las configuraciones de servicio, ya sea en voladizo (por ejemplo, L/180) o apoyada en ambos extremos (por ejemplo, L/360). Los tipos alternativos "hormigón" y "madera" también influirán en el cálculo de la deformación, pero se incorporarán opciones de cálculo de la resistencia adicionales como la modificación del momento y el esfuerzo cortante para el cálculo del hormigón y una tensión perpendicular a la comprobación de la fibra para el cálculo de la madera.

Para obtener información adicional detallada sobre esta nueva configuración en RFEM 6, incluido un soporte de diseño de tipo "madera", consulte el siguiente seminario web en el momento 51:05.
