Pytanie:

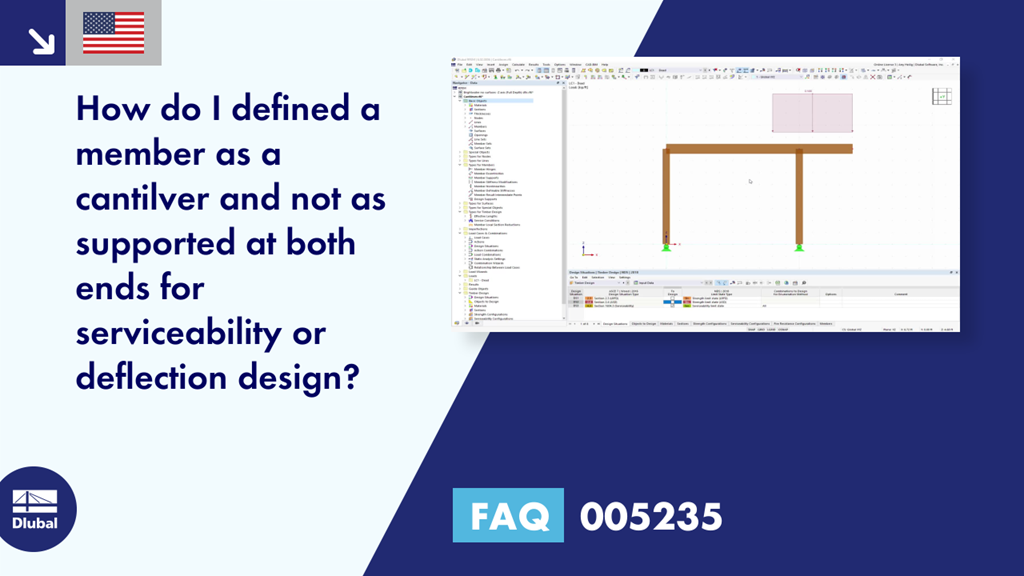

Jak zdefiniować pręt jako wspornik, a nie jako pręt podparty na obu końcach, aby przeprowadzić obliczenia użytkowalności lub ugięcia?
Odpowiedź:
W przypadku korzystania z rozszerzenia obliczeniowego do kontroli użytkowalności wszystkie pręty są domyślnie uznawane za podparte w węzłach końcowych. Jeżeli pręt jest zamiast tego wspornikiem lub zawiera podporę wewnętrzną dla kombinacji prętów wspornikowych i podpartych na obu końcach, nowe podporę obliczeniową należy zdefiniować w szczegółach pręta.
Opcja podpory obliczeniowej znajduje się w oknie dialogowym pręta w zakładce Podpory obliczeniowe i ugięcie. Podpory można dodawać do dowolnych węzłów wykrytych na długości pręta, takich jak początek pręta, koniec pręta lub węzły wewnętrzne.
W oknie dialogowym Nowa podpora obliczeń można wybrać z rozwijanej listy typ podpory, w tym ogólną, betonową lub drewnianą. W sekcji „Ogólne” zostaną podane wytyczne programu dotyczące typu pręta ugięcia i wyboru stopnia ugięcia granicznego na podstawie Konfiguracji użytkowalności, czy jest on wspornikowy (np. L/180) lub podparty na obu końcach (np. L/360). Alternatywne typy „beton” i „drewno” również wpłyną na obliczenia ugięcia, ale zawierają dodatkowe opcje obliczania wytrzymałości, takie jak modyfikacja momentów i sił wewnętrznych w przypadku betonu lub naprężeń prostopadłych do słojów w przypadku obliczeń drewna.
Więcej szczegółowych informacji na temat tego nowego ustawienia w programie RFEM 6, w tym „drewnianej podstawy wymiarowania”, znajduje się w poniższym webinarium o godz. 51:05.
Nagrane webinarium | Wymiarowanie prętów drewnianych NDS 2018 w RFEM 6
