Pregunta:

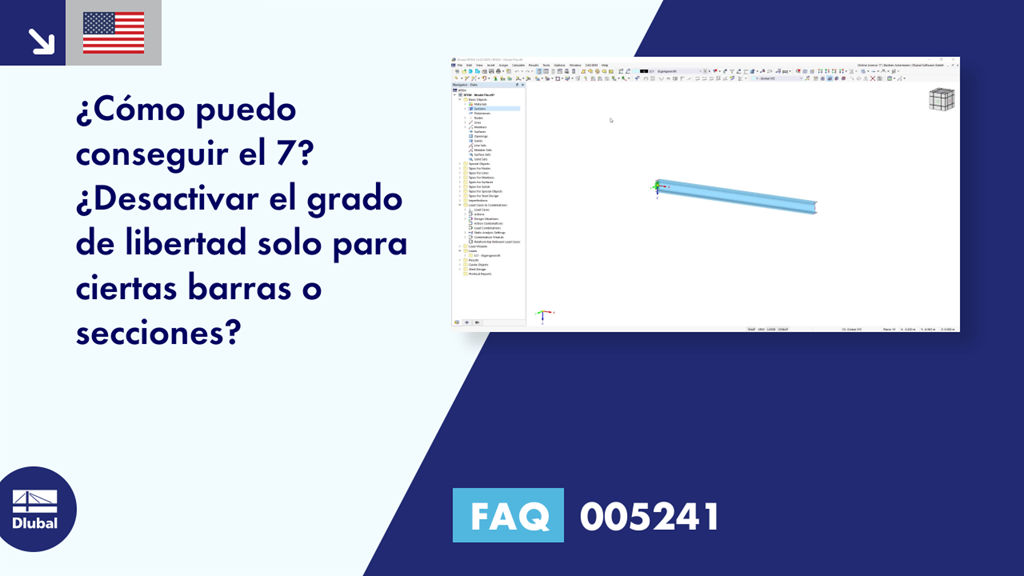

¿Cómo puedo conseguir el 7? ¿Desactivar el grado de libertad solo para ciertas barras o secciones?
Respuesta:
La rigidez de alabeo se puede desactivar para cada sección en el cuadro de diálogo "Editar sección", ver figura.
FAQ 005241 | ¿Cómo puedo conseguir el 7? Desactivar el grado de libertad para ciertas barras o secciones ...
