Pytanie:
Jak mogę zdobyć siódmy? Wyłączyć stopień swobody tylko dla niektórych prętów lub przekrojów?
Odpowiedź:
Sztywność deplanacyjną można dezaktywować dla każdego przekroju w oknie dialogowym "Edytować przekrój", patrz rysunek.

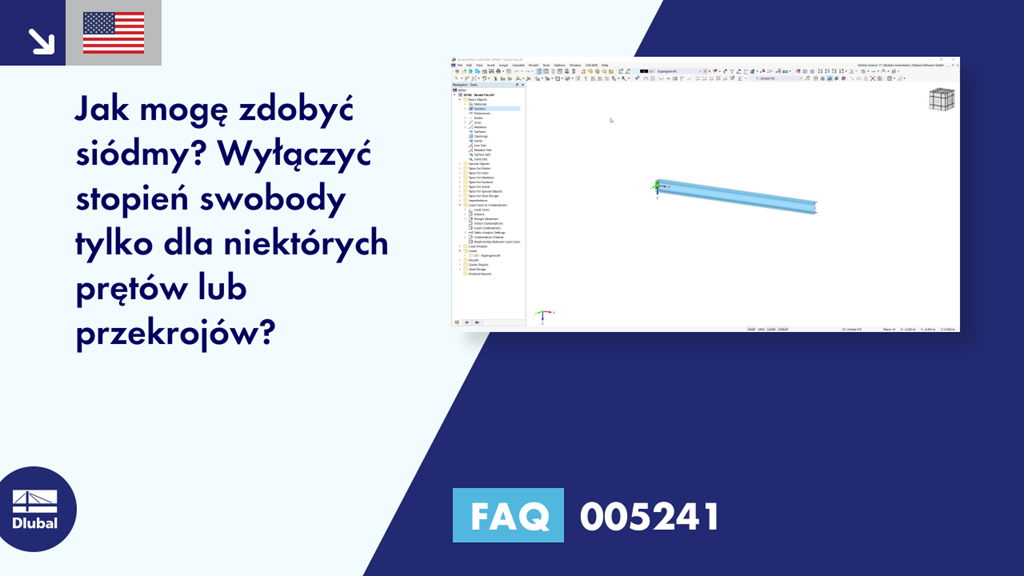

FAQ 005241 | Jak mogę zdobyć siódmy? Dezaktywuj stopień swobody dla niektórych prętów lub przekrojów ...
