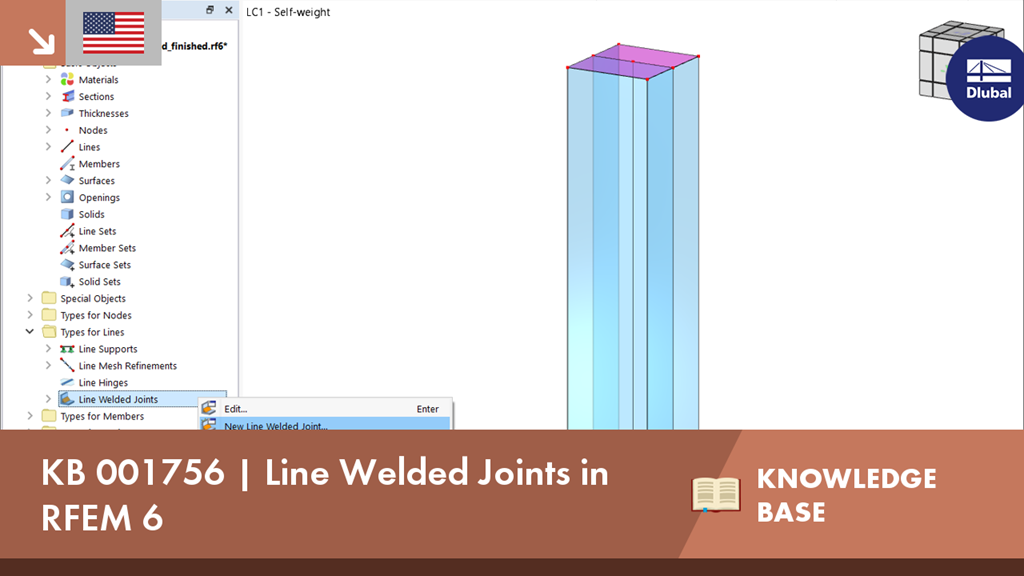

En RFEM 6, es posible definir soldaduras en línea entre superficies y calcular sus tensiones utilizando el complemento Análisis tensión-deformación. Este video le mostrará cómo hacerlo.
¿Tiene alguna pregunta?
2024-04-24
Formación en línea
2024-05-23
Seminario web
2024-06-20
Seminario web
Duración: 01:01:43 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:32 min
Característica del producto
Duración: 00:00:53 min
Duración: 01:05:28 min
Característica del producto
Duración: 00:00:32 min
Duración: 00:00:00 min
Preguntas frecuentes (FAQ)
Duración: 00:00:23 min
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-16 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El cálculo de estructuras resistentes a flexión según AISC 341-16 ahora es posible en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión. Este artículo trata sobre la resistencia necesaria de la conexión. Se presenta un ejemplo de comparación de los resultados entre RFEM y el Manual de diseño sísmico de AISC [2].
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Los "Requisitos sísmicos" incluyen la resistencia a flexión necesaria y la resistencia a cortante necesaria de la conexión viga-pilar para pórticos resistentes. Se enumeran en la pestaña 'Conexión de pórtico resistente a momentos por barra'. Para los pórticos arriostrados, la Resistencia a tracción de la conexión necesaria y la Resistencia a compresión de la conexión necesaria del arriostramiento se enumeran en la pestaña 'Conexión del arriostramiento por barra'.
El programa proporciona las comprobaciones de diseño realizadas en tablas. Los detalles de la comprobación de diseño muestran claramente las fórmulas y referencias a la norma.
En el Con el complemento Uniones , puede realizar cortes precisos en placas y componentes estructurales utilizando el componente "Sólido auxiliar". Dentro de este componente, puede usar las formas de un cajón, un cilindro o cualquier sección como objeto auxiliar.
Ir al vídeo explicativo
¿Cómo defino una articulación plástica en RFEM 6?
¿Cómo puedo intercambiar datos entre RFEM 6 / RSTAB 9 e IDEA StatiCa?
¿Cómo puedo generar una carga superficial en barras usando celdas en RFEM 6 o RSTAB 9?
Como parte del complemento Cálculo de acero, he establecido las condiciones de contorno para que el ala de la viga en I se mantenga contra el desplazamiento horizontal. Luego, calculé los factores de carga crítica utilizando el complemento Estabilidad de la estructura, pero el apoyo no se vio afectado por el factor de carga crítica. ¿Cuál es el motivo?
¿Puedo estimar qué secciones mínimas debo usar antes de comenzar a diseñar mi modelo?
Me gustaría analizar estructuras temporales. ¿Qué programas recomienda?
