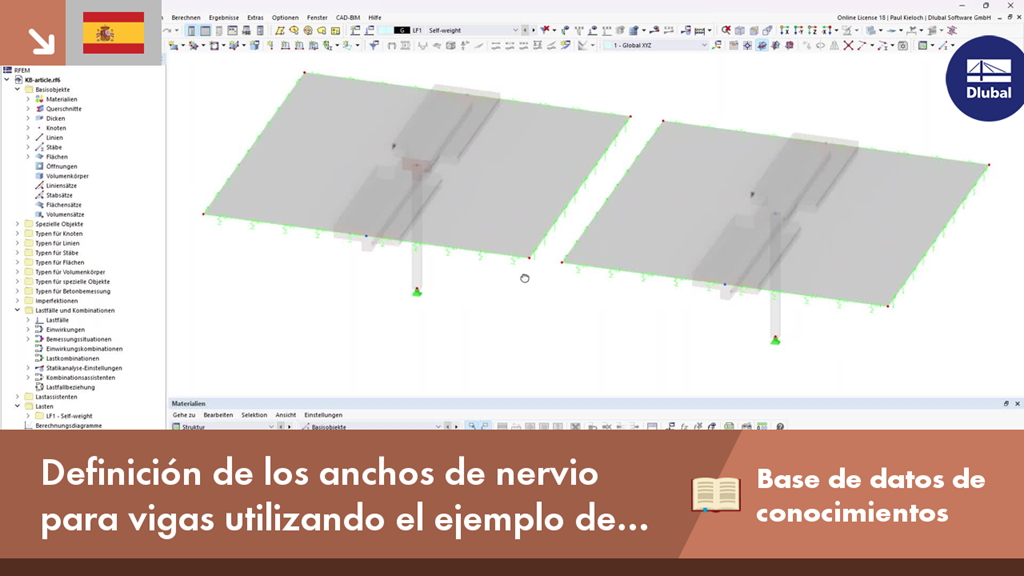

KB 001821 | Definición de los anchos de nervios de vigas de cuelgue utilizando el ejemplo de una viga de dos vanos
Vídeo
Primeros pasos con RFEM
Descripción
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
