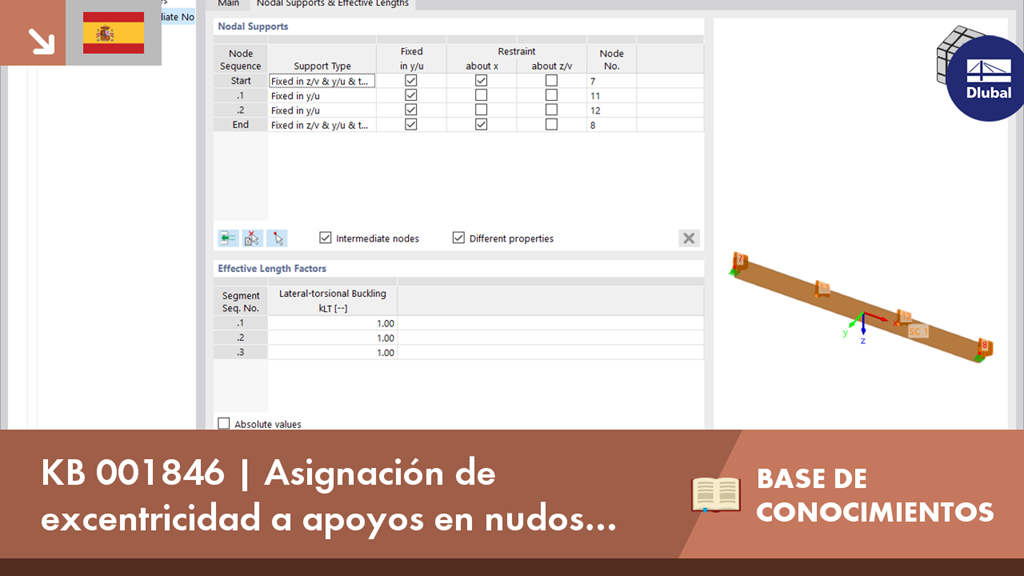

En este VIDEO se presenta una función específica de RFEM 6, mediante la cual se puede asignar una excentricidad a los apoyos en nudos y así influir en la determinación de la longitud eficaz considerada en el análisis de estabilidad.
KB 001846 | Asignación de excentricidad a apoyos en nudos para la verificación de estabilidad de barras
