Puente giratorio Airedale en Rodley, Reino Unido
Vídeo
Primeros pasos con RFEM
Descripción
¡El puente giratorio de acero operado manualmente más grande del Reino Unido se diseñó utilizando RFEM 6!
La longitud total del puente de acero es de unos 15 m (49 pies) y el ancho es de unos 5 m (16 pies). En cada una de las vigas longitudinales del puente se disponen pilas de tubos rectangulares con barras trabajando a tracción arriostradas, formadas por perfiles redondos de acero para mantener bajas las deformaciones verticales. El puente se puede girar 90° utilizando un mecanismo giratorio manual. Cuando el puente está abierto, el ancho de paso para los barcos es de aproximadamente 5,5 m (18 pies).
En RFEM, Matrix Consulting Engineers Ltd analizó los estados para el puente cerrado y el puente abierto. En el estado cerrado, se han establecido como acciones varias posiciones de carga para vehículos e impactos de barcos.

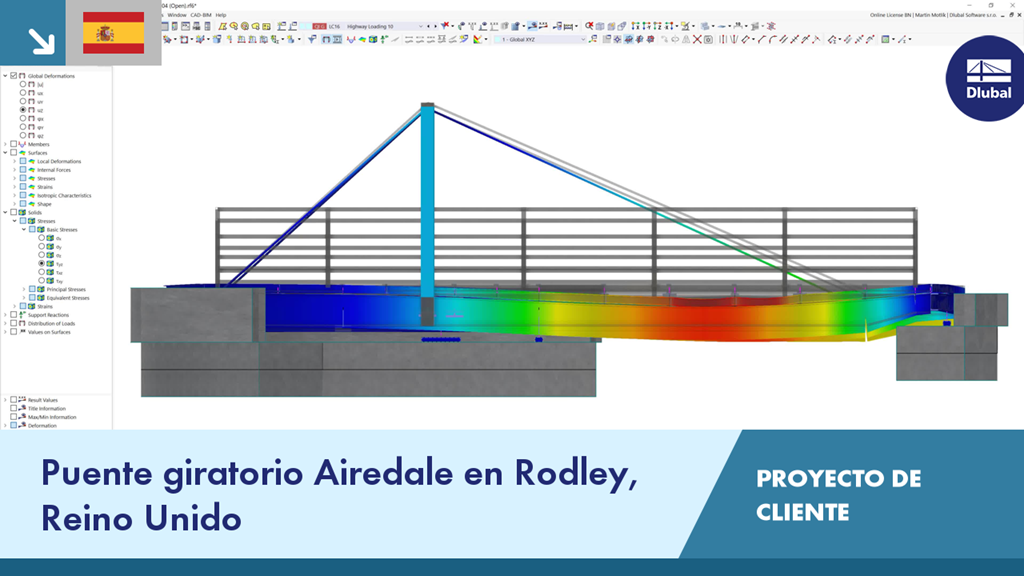

En el vídeo, puede ver el mecanismo del puente, como animación en RFEM.
Palabras clave
Proyecto de cliente de Dlubal Puente Diseño de puentes Análisis estructural Ingeniería de estructuras Estructuras de acero Estructuras de hormigón Proyecto de cliente Proyecto con Dlubal Software Ejemplo práctico de Dlubal
