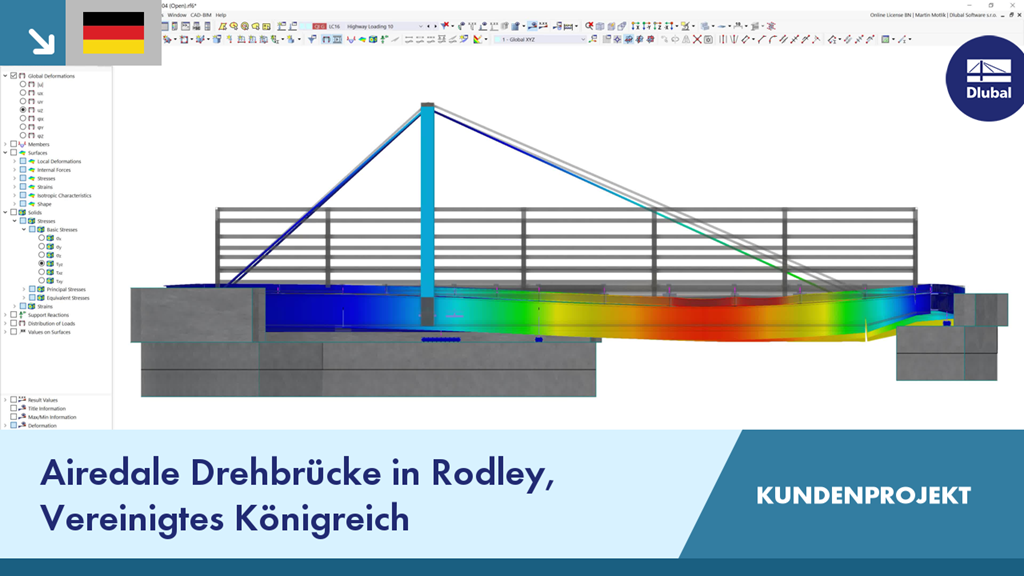

Airedale Drehbrücke in Rodley, Vereinigtes Königreich
Video
Erste Schritte mit RFEM
Beschreibung
Die größte manuell betriebene Drehbrücke aus Stahl in Großbritannien wurde mit RFEM 6 bemessen!
Die Gesamtlänge der Stahlbrücke beträgt ca. 15 m und die Breite ca. 5 m. An den Brückenlängsträgern wurden jeweils Pylone aus Rechteckrohren mit abgespannten Zugstäben aus Rundstahl angeordnet, um die vertikalen Verformungen gering zu halten. Die Brücke lässt sich durch einen manuell bedienbaren Drehmechanismus um 90° drehen. Im geöffneten Zustand beträgt die Durchfahrtsbreite für die Schiffe ca. 5,5 m.
Die Ingenieure von Matrix Consulting Engineers Ltd untersuchten in RFEM die Zustände Brücke - geschlossen und Brücke - geöffnet. Im geschlossenen Zustand wurden unter anderem verschiedene Laststellungen für Fahrzeuge sowie Schiffsanprall als Einwirkungen angesetzt.
Im Video können Sie den Mechanismus der Brücke als Animation in RFEM sehen.
