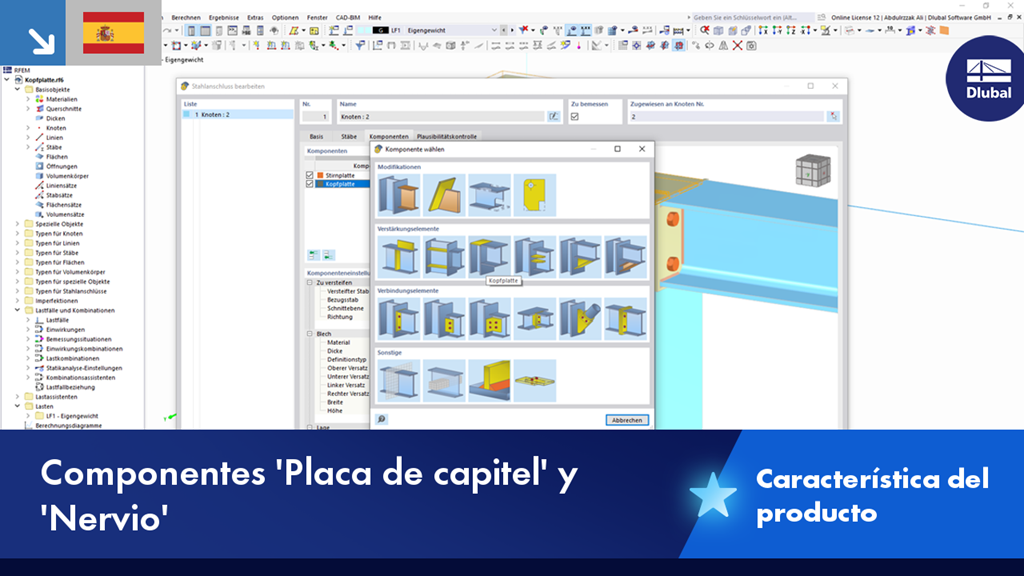

Componentes "Placa de capitel" y "Nervio"

Las conexiones de acero en RFEM 6 están definidas como un conjunto de componentes. En el nuevo complemento Uniones de acero, están disponibles componentes básicos de aplicación universal (placas, soldaduras, planos auxiliares) para introducir situaciones de conexión complejas. Los métodos con los que se pueden definir las conexiones se consideran en dos artículos anteriores de la base de conocimientos: "Un enfoque nuevo para el diseño de uniones de acero en RFEM 6" y "Definición de componentes de uniones de acero utilizando la biblioteca".

Con el complemento Uniones de acero de RFEM 6, es posible crear y analizar conexiones de acero utilizando un modelo de elementos finitos. Es posible controlar el modelado de las conexiones mediante una introducción de los componentes sencilla y cómoda. Los componentes de la unión de acero se pueden definir o bien manualmente, o utilizando las plantillas disponibles en la biblioteca. El primer método se incluye en un artículo anterior de la base de conocimientos titulado "Un enfoque novedoso para el diseño de uniones de acero en RFEM 6". Este artículo se centrará en el último método; es decir, le mostrará cómo definir componentes de juntas de acero utilizando las plantillas disponibles en la biblioteca del programa.

Una de las innovaciones en RFEM 6 es el enfoque para diseñar conexiones de acero. A diferencia de RFEM 5, donde el diseño de las uniones y conexiones de acero se basa en una solución analítica, el complemento Uniones de acero en RFEM 6 ofrece una solución de elementos finitos (EF) para las conexiones de acero.

El complemento Uniones de acero le proporciona la opción de conectar secciones de perfiles huecos circulares mediante soldaduras.

Es posible conectar las secciones circulares entre sí o con componentes estructurales planos. Los redondeos de secciones estándar y de paredes delgadas también se pueden conectar con una soldadura.

Ir al vídeo explicativo

En el complemento Uniones de acero, puede clasificar la rigidez de las uniones.

Además de la rigidez inicial, la tabla también muestra los valores límite para las conexiones articuladas y rígidas para los esfuerzos internos seleccionados N, M_y y/o M_z. La clasificación resultante se muestra en tablas como "articulada", "semirrígida" o "rígida".

Ir al vídeo explicativo

En el complemento Uniones de acero, tiene la opción de considerar el pretensado de los tornillos en el análisis para todos los componentes.

Puede activar fácilmente el pretensado utilizando la casilla de verificación en los parámetros de los tornillos, y tiene un impacto en el análisis de tensión-deformación, así como en el análisis de rigidez.

Ir al vídeo explicativo
