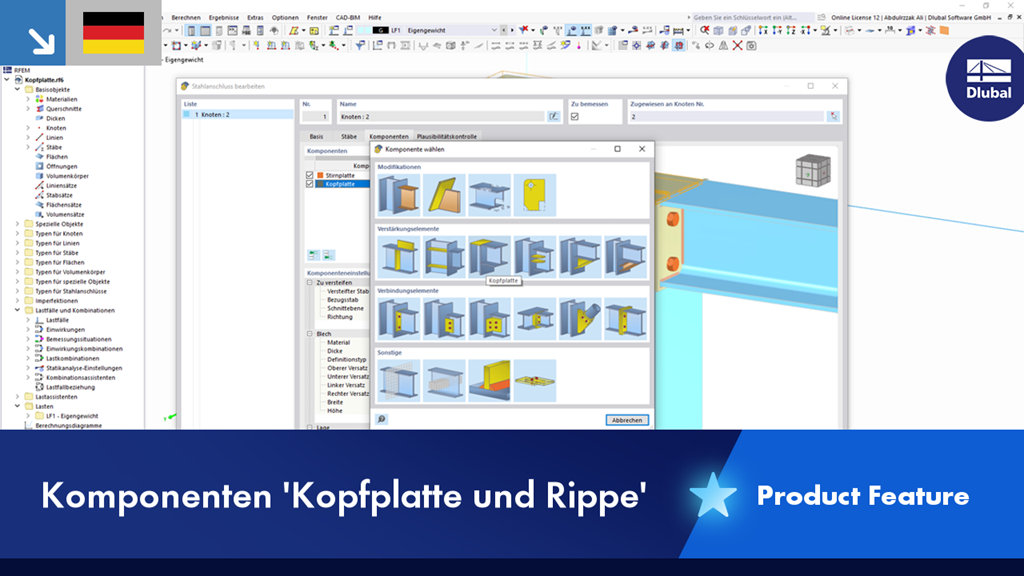

Komponenten "Kopfplatte" und "Rippe"

Stahlverbindungen werden in RFEM 6 als eine Anordnung von Komponenten definiert. Im neuen Add-On Stahlanschlüsse stehen für die Eingabe komplexer Verbindungen universell einsetzbare Basiskomponenten (Bleche, Schweißnähte, Hilfsebenen) zur Verfügung. Die Methoden, mit denen Verbindungen definiert werden können, sind in zwei früheren Knowledge Base-Beiträgen thematisiert: “Ein neuartiger Ansatz zur Bemessung von Stahlanschlüssen in RFEM 6" und “Definition von Stahlanschlusskomponenten mithilfe der Bibliothek".

Mit dem Add-On Stahlanschlüsse in RFEM 6 lassen sich Stahlverbindungen anhand eines FE-Modells erstellen und bemessen. Sie können die Modellierung der Verbindungen über eine einfache und komfortable Eingabe von Komponenten steuern. Stahlanschlusskomponenten können manuell oder mithilfe der verfügbaren Vorlagen in der Bibliothek definiert werden. Die erstgenannte Methode wurde in einem früheren Fachbeitrag mit dem Titel "Ein neuartiger Ansatz zur Bemessung von Stahlanschlüssen in RFEM 6" behandelt. Der vorliegende Beitrag wird sich auf die letztere Methode konzentrieren, d.h. es wird gezeigt, wie Sie mit Hilfe der in der Bibliothek verfügbaren Vorlagen Stahlanschlusskomponenten definieren können.

Eine der Neuerungen in RFEM 6 ist der Ansatz zur Bemessung von Stahlanschlüssen. Im Gegensatz zu RFEM 5, bei dem die Bemessung von Stahlanschlüssen auf einer analytischen Lösung basiert, bietet das Add-On Stahlanschlüsse in RFEM 6 eine FE-Lösung für Stahlanschlüsse an.

Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, kreisförmige Hohlprofile mittels Schweißnähten anzuschließen.

Die runden Profile lassen sich untereinander verbinden oder an ebene Bauteile anschließen. Auch die Ausrundungen von genormten und dünnwandigen Profilen können mit einer Schweißnaht angeschlossen werden.

Zum Erklärvideo

Im Add-On Stahlanschüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.

Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.

Zum Erklärvideo

Im Add-On Stahlanschlüsse haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen.

Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.

Zum Erklärvideo
