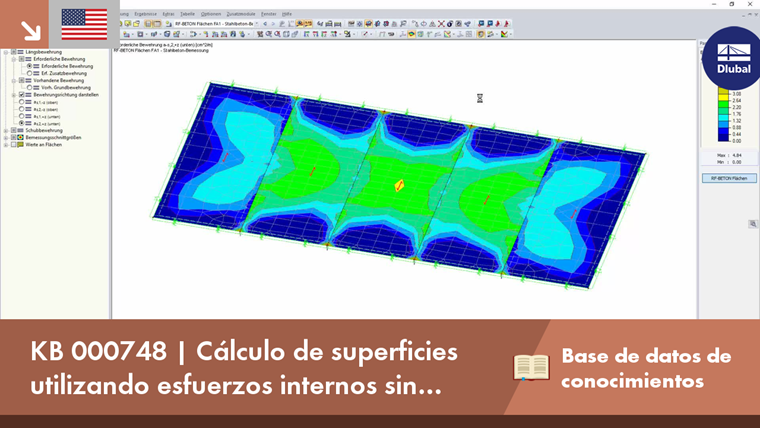

Cálculo de superficies usando esfuerzos internos sin componentes de nervios en RF-CONCRETE Surfaces
Für die Bemessung von Betonflächen kann der Rippenanteil der Schnittgrößen für die Berechnung im Grenzzustand der Tragfähigkeit und die analytische Berechnung im Grenzzustand der Gebrauchstauglichkeit vernachlässigt werden, da dieser bereits bei der Stabbemessung berücksichtigt wird. Dazu wird im Modul RF-BETON Flächen in den "Detaileinstellungen" die entsprechende Checkbox aktiviert. Si no se definió ningún nervio, esta función no estará disponible.
