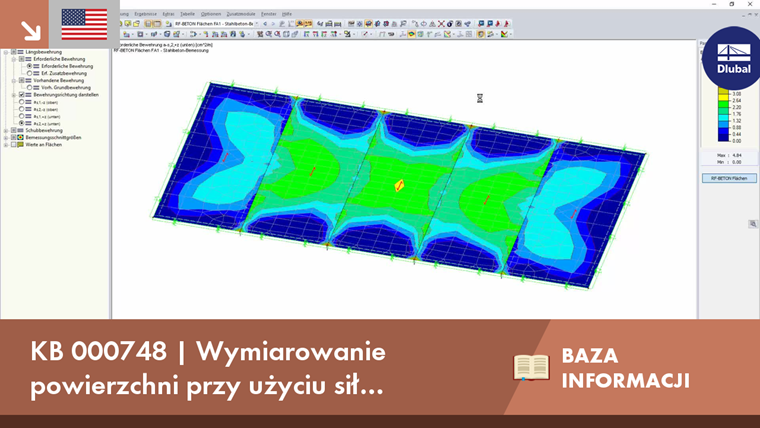

Wymiarowanie powierzchni przy użyciu sił wewnętrznych bez żebra
W przypadku obliczeń powierzchni betonowych, składową sił wewnętrznych w postaci żebra można pominąć w obliczeniach SGN i w metodzie analitycznej SGU, ponieważ składowa ta jest już uwzględniona w obliczeniach pręta. Dazu wird im Modul RF-BETON Flächen in den "Detaileinstellungen" die entsprechende Checkbox aktiviert. Wurden keine Rippen definiert, ist diese Funktion nicht zugänglich.
