Comprobaciones SLS teniendo en cuenta la deformación resultante

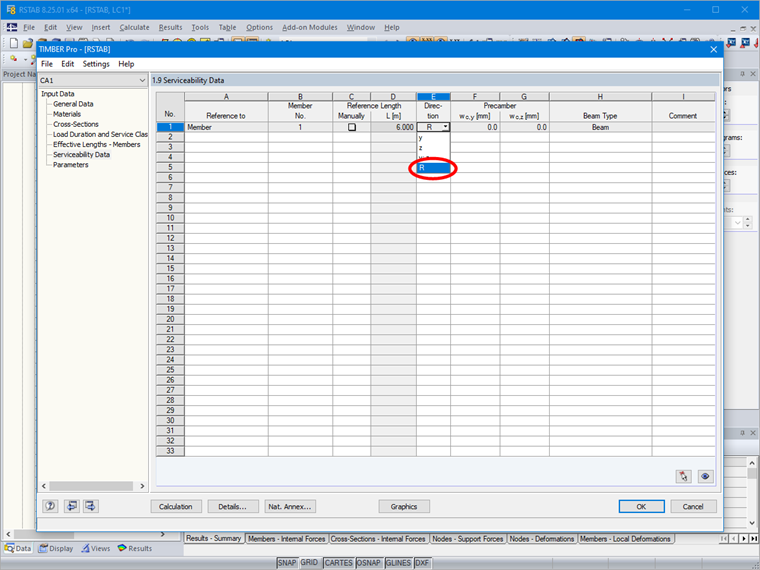

In den Zusatzmodulen RF-/HOLZ Pro, RF-/HOLZ AWC und RF-/HOLZ CSA ist es möglich, die resultierende Verformung eines Stabes oder Stabsatzes zu berücksichtigen. Neben den lokalen Richtungen y und z steht die Option "R" zur Verfügung. Damit kann die Gesamtdurchbiegung eines Trägers den in den Normen angegebenen Grenzwerten gegenübergestellt werden.
