Sprawdzenie SLS uwzględnienie wyników odkształceń
Artykuł o tematyce technicznej
![[EN] KB 000812 | Sprawdzenie SLS z uwzględnieniem wynikającej z tego deformacji](/-/media/Images/netgenium/thumbnails/3/0/4/3/7/3043793/3043793.png?la=pl&mw=578&mlid=8FF508802ACD477994BE4F456496D58A&hash=3D7FF95408FDD2F66A970AE01CBDAEDCDC5D2650)

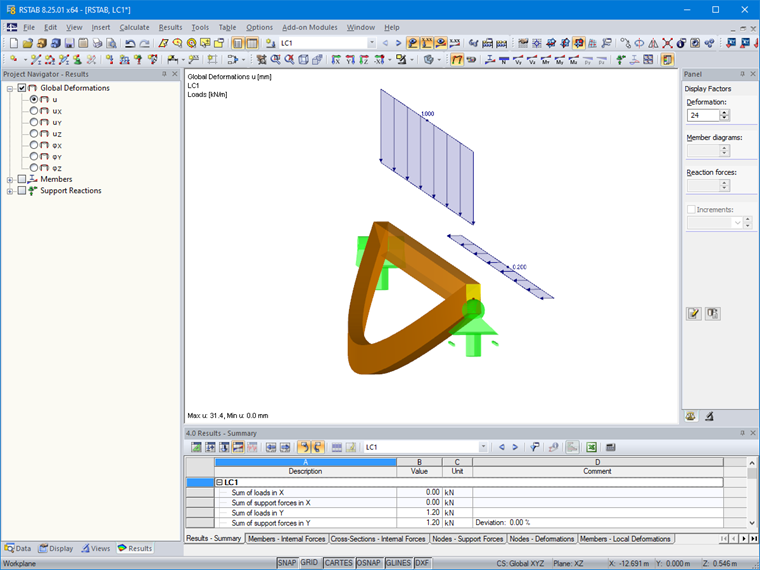

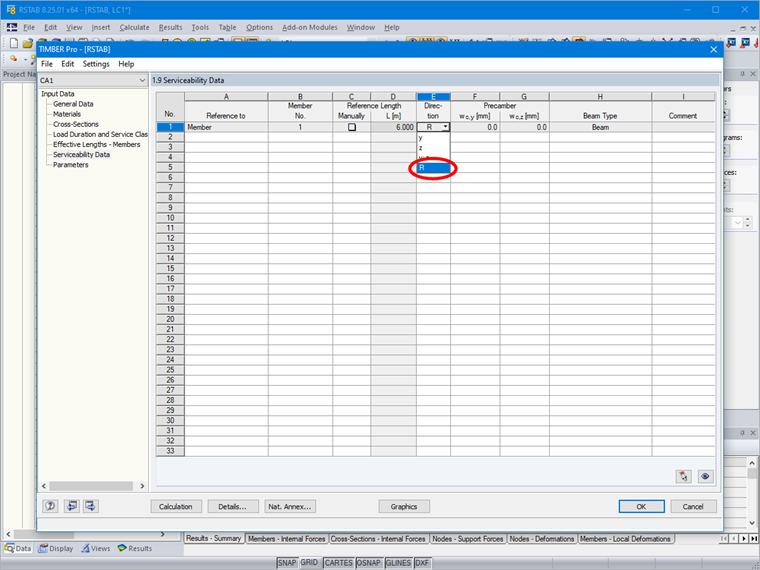

W modułach dodatkowych RF-/TIMBER Pro, RF-/TIMBER AWC i RF-/TIMBER CSA możliwe jest uwzględnienie wynikowego odkształcenia pręta lub zbioru prętów. Oprócz lokalnych kierunków y i z istnieje również opcja "R". Pozwala to na porównanie całkowitego ugięcia belki do wartości granicznych podanych w normach.
Autor
Dipl.-Ing. (FH) Gerhard Rehm
Product Engineering & Customer Support
Pan Rehm jest odpowiedzialny za rozwój produktów dla konstrukcji drewnianych oraz zapewnia wsparcie techniczne dla klientów.
