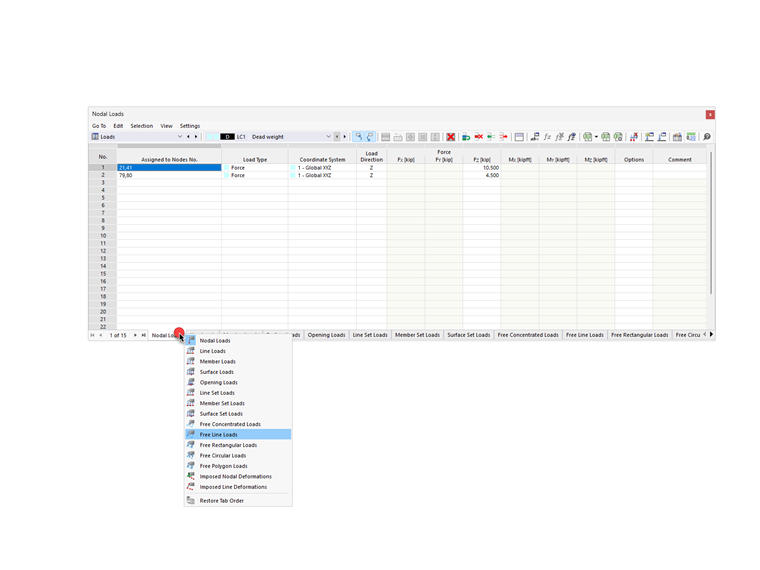

Acceso rápido a tablas

Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.

RWIND 2 es un programa para la generación de cargas de viento basado en CFD (Dinámica de Fluidos Computacional). La simulación numérica del flujo de viento se genera alrededor de cualquier edificio, incluidos los tipos de geometría irregular o única, para determinar las cargas de viento en las superficies y barras. RWIND 2 se puede integrar con RFEM/RSTAB para el análisis y dimensionamiento de estructuras o como una aplicación independiente.

Este artículo describe el desarrollo del complemento Parametric FEM Toolbox de Grasshopper y algunos de los posibles flujos de trabajo con esta nueva herramienta.

El número de grados de libertad en un nudo ya no es un parámetro de cálculo global en RFEM (6 grados de libertad para cada nudo de la malla en los modelos en 3D, 7 grados de libertad para el análisis de torsión de alabeo). Por lo tanto, cada nudo se considera generalmente con un número diferente de grados de libertad, lo que conduce a un número variable de ecuaciones en el cálculo.

Esta modificación acelera el cálculo, especialmente para los modelos donde se podría lograr una reducción significativa del sistema (por ejemplo, en cerchas y estructuras de membranas).

Muestre las deformaciones ampliadas de barras, superficies y sólidos (por ejemplo, deformaciones principales importantes, las deformaciones totales equivalentes, etc.) en el Navegador de proyectos - Resultados en RFEM y en la Tabla 4.0.

Por ejemplo, puede mostrar las deformaciones plásticas determinantes al realizar el diseño plástico de conexiones con elementos de superficies.

Los modelos de RFEM y RSTAB se pueden guardar como modelos glTF 3D (formatos *.glb y *.glTF). Vea los modelos en 3D en detalle con un visor 3D de Google o Babylon. Lleve sus gafas de realidad virtual, como Oculus, para "caminar" a través de la estructura.

Puede integrar los modelos glTF en 3D en sus propios sitios web utilizando JavaScript según estas instrucciones (como en el sitio web de Dlubal Modelos para descargar).
