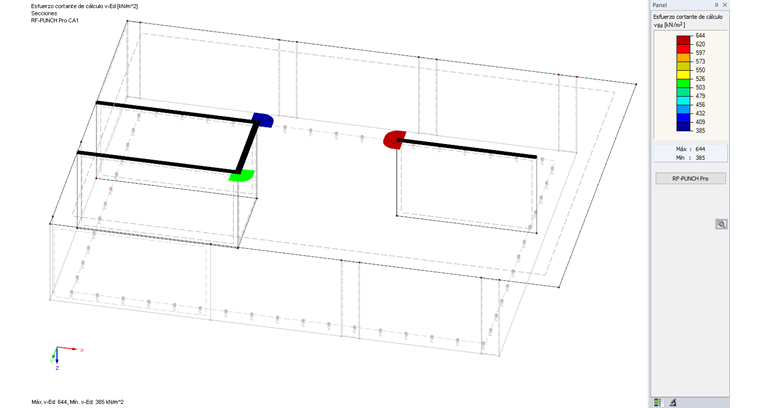

Al seleccionar un apoyo en nudo o una conexión de pilar en un suelo de hormigón armado, es posible derivar la carga de punzonamiento directamente desde apoyo o desde los esfuerzos internos del pilar. Sin embargo, si se selecciona un nudo en una esquina o extremo del muro para el cálculo, la carga de punzonamiento no se puede determinar directamente a partir de la fuerza en el apoyo o de los esfuerzos internos en los muros conectados.
Determinación de la carga de punzonamiento en un extremo del muro

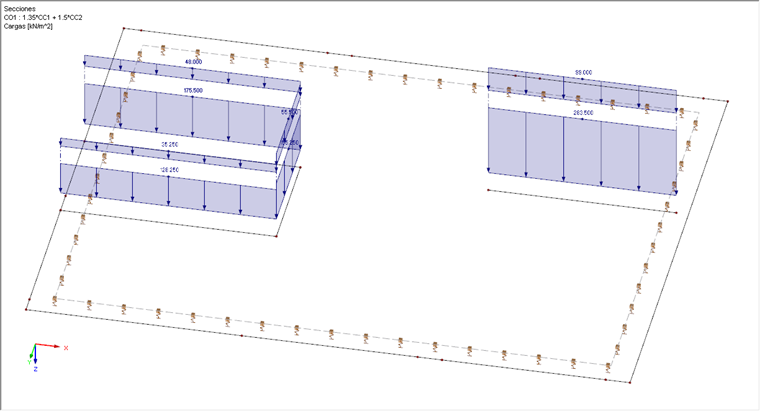

Básicamente, se debe tener en cuenta que la carga no se determina a partir de una única fuerza en el apoyo o los esfuerzos internos superficiales de los muros conectados, sino de los esfuerzos internos superficiales de la chapa para los que se va a realizar el cálculo de punzonamiento. Esta aproximación tiene la ventaja de que se puede evitar en gran medida la influencia de resultados singulares directamente en el nudo. Además, este tipo de determinación de carga también puede considerar el punzonamiento para una carga lineal pura (carga pura desde la losa de muro adyacente).
RF-PUNCH Pro genera un perímetro crítico a una distancia de 2,0 d al seleccionar un punto pinchado según [1], sección 6.4.2.
Para determinar la carga de punzonamiento, se crea una sección dentro del módulo para poder acceder a los esfuerzos internos superficiales desde RFEM en el perímetro de control crítico. Para determinar la carga de punzonamiento, el programa considera el esfuerzo interno superficial vmax,b de RFEM. La definición de los esfuerzos internos de la superficie vmax,b se describe en [2] capítulo 8.16 "Superficies - Esfuerzos internos principales".

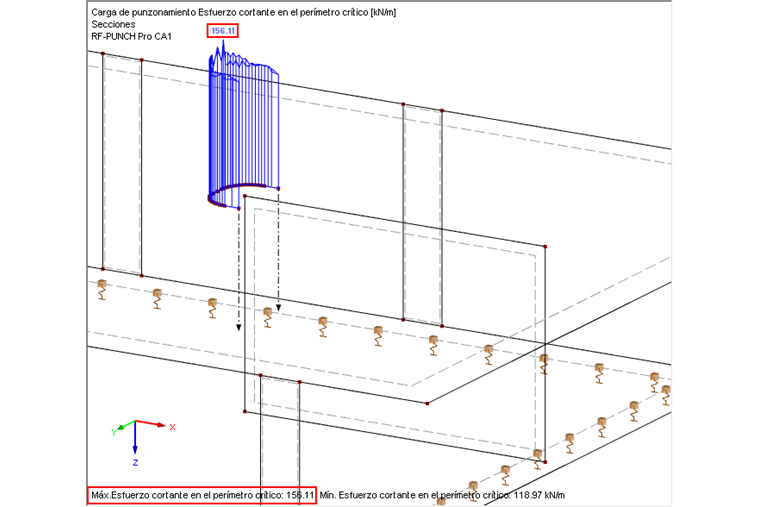

La opción titulada "Esfuerzo cortante sin suavizar sobre el perímetro crítico" está preestablecida en RF-PUNCH Pro como configuración predeterminada para determinar la carga de punzonamiento en extremos y esquinas de muros. Esto significa que el valor máximo a lo largo del perímetro crítico se aplica para la determinación del esfuerzo cortante que actúa.

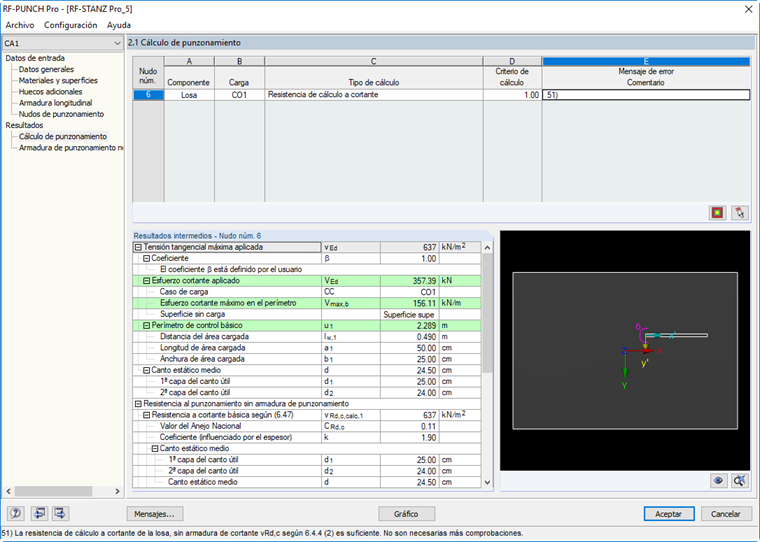

El esfuerzo cortante actuante VEd da como resultado:
VEd = longitud del perímetro de control crítico ∙ máx. esfuerzo cortante a lo largo del perímetro crítico
VEd = u1 ∙ vmax,b
VEd = 2,289 m ∙ 156,11 kN / m = 357,34 kN
Verificación de la carga de punzonamiento determinada
La carga de punzonamiento VEd determinada en el módulo se puede comprobar creando una línea en el perímetro crítico donde se puede definir una nueva sección. Dadurch kann der Verlauf der Schubkraft entlang des kritischen Rundschnitts im RFEM-Grafikfenster beziehungsweise im Ergebnisverlauf des Schnittes visualisiert und ausgewertet werden.

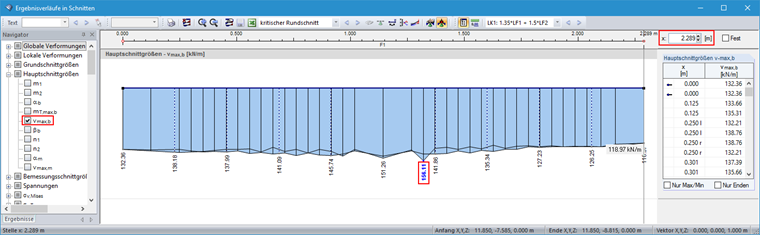

El siguiente gráfico muestra el diagrama de resultados del esfuerzo cortante vmax,b determinado en RFEM. Con el diagrama de resultados, puede ver la fuerza de cortante en acción VEd determinada en RF-PUNCH Pro.
Wie zuvor angesprochen, wird in RF-STANZ Pro standardmäßig der nicht geglättete Verlauf der Schubkräfte entlang des kritischen Rundschnitts für die Ermittlung der Durchstanzlast angesetzt. Da bei dieser Betrachtung bereits der Maximalwert der Schubkraft entlang des kritischen Rundschnitts angesetzt wird, wird der Lasterhöhungsfaktor ß für die weitere Nachweisführung zu 1,00 gesetzt.
Berücksichtigung des Lasterhöhungsfaktors ß
Alternativamente, RF-PUNCH Pro también ofrece la opción "Distribución suavizada del esfuerzo cortante a lo largo del perímetro crítico" para la determinación del esfuerzo cortante VEd. El esfuerzo cortante actuante se determina con la fuerza cortante "suavizada" vmax,b,media.
In diesem Fall wird bei der weiteren Nachweisführung der Lasterhöhungsfaktor ß berücksichtigt. Para la selección está disponible la determinación del factor LO por medio de la distribución de la tensión de cortante completamente plástica según 6.4.3 (3) o por medio de los factores constantes según 6.4.3 (6). Neben den angesprochenen Möglichkeiten zur Ermittlung des Lasterhöhungsfaktor ß steht in RF-STANZ Pro alternativ auch die benutzerdefinierte Vorgabe eines Lasterhöhungsfaktors zur Verfügung.
