Détermination de la charge de poinçonnement sur les extrémités et les angles de voiles ainsi que de murs maçonnés avec RF-PUNCH Pro

Le module additionnel RF-PUNCH Pro vous permet de réaliser la vérification de la résistance au poinçonnement pour les dalles et semelles de fondation (dalles de sol) sur les extrémités de murs et angles de murs

Lors de la sélection d'un appui nodal ou d'un assemblage d'appui sur une dalle en béton armé, la charge de poinçonnement peut être directement dérivée de la force d'appui ou des efforts internes de l'appui. Cependant, si vous sélectionnez un nœud sur un coin ou une extrémité de voile pour la vérification, la charge de poinçonnement ne peut pas être déterminée directement à partir de la force d'appui ou des efforts internes de surface dans les voiles connectés.

Détermination de la charge de poinçonnement sur une extrémité de paroi

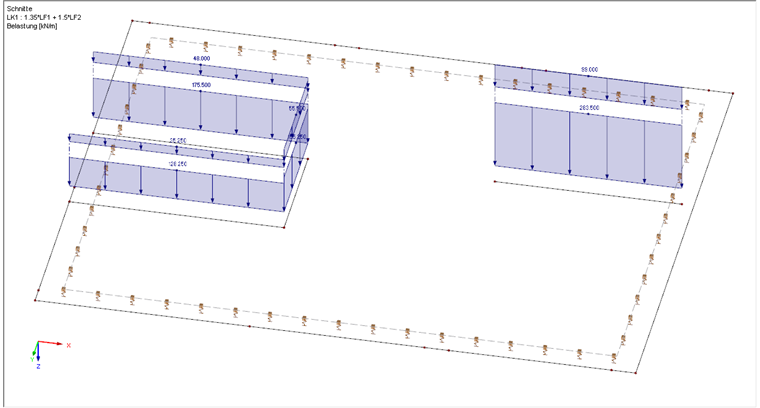

En règle générale, la charge de poinçonnement ne peut pas être déterminée à partir de la force d’appui ou des efforts internes de surface des voiles connectés, mais à partir des efforts internes de surface de la dalle pour laquelle la vérification du poinçonnement doit être effectuée. Cette approche a l'avantage d'éviter autant que possible l'influence des résultats singuliers directement sur le nœud. De plus, ce type de détermination des charges vous permet également de considérer le cisaillement par poinçonnement d'une charge linéique pure (charge uniquement provenant de la surface de connexion du mur).

Lors de la sélection d'un point de poinçonnement, RF-PUNCH Pro génère le périmètre de contrôle de référence à une distance de 2,0d selon [1], section 6.4.2.

Pour déterminer la charge de poinçonnement, une section est créée dans le module afin que les efforts internes de surface provenant de RFEM puissent être mesurés au niveau du périmètre de contrôle. L'effort interne surfacique vmax,b provenant de RFEM est utilisé pour déterminer la charge de poinçonnement. La définition de l'effort interne de surface vmax,b est décrite dans le Chapitre 8.15 Surfaces – Efforts internes principaux de [2].

L'option « Effort tranchant non lissé sur le périmètre critique » est prédéfinie dans RF-PUNCH Pro comme paramètre par défaut pour la détermination de la charge de poinçonnement sur les extrémités et les coins de parois. Cela signifie que pour la détermination de l'effort tranchant appliqué, la valeur maximale est assignée le long du périmètre de contrôle.

L'effort tranchant appliqué VEd est obtenu à l'aide de :

VEd = longueur du périmètre de contrôle de base ∙ effort tranchant maximal au niveau du périmètre critique
VEd = u1 ∙ vmax, b
VEd = 2,289 m ∙ 156,11 kN/m = 357,34 kN

Vérification de la charge de poinçonnement déterminée

La charge de poinçonnement VEd déterminée dans le module additionnel peut être vérifiée en créant une ligne dans le périmètre de contrôle de base où une nouvelle section est définie. De cette façon, vous pouvez visualiser la distribution des efforts tranchants le long du périmètre dans la fenêtre graphique de RFEM ou dans le diagramme de résultats de la section.

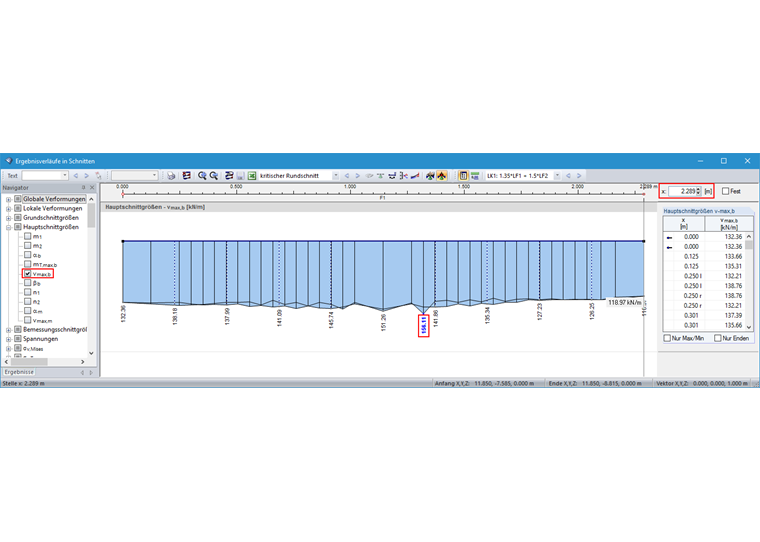

Le graphique suivant affiche le diagramme de résultats de l'effort tranchant vmax,b déterminé dans RFEM. Le diagramme de résultats permet de comprendre l'effort tranchant appliqué VEd calculé dans RF-PUNCH Pro.

Comme déjà mentionné, l'effort tranchant non lissé sur le périmètre critique est appliqué par défaut pour déterminer la charge de poinçonnement dans RF-PUNCH Pro. Étant donné que la valeur maximale de l'effort tranchant est déjà appliquée le long du périmètre de contrôle, le facteur d'incrément de charge ß est défini sur 1,00 pour une vérification ultérieure.

Considération du facteur d'incrément de charge ß

Vous pouvez également sélectionner l'option de distribution lissée des efforts tranchants sur le périmètre critique dans RF-PUNCH Pro afin de déterminer l'effort tranchant appliqué VEd. L'effort tranchant appliqué est ainsi déterminé à l'aide de l'effort tranchant lissé vmax,b,moy.

Dans ce cas, le facteur d'incrément de charge ß sera considéré dans le processus de vérification ultérieur. Vous pouvez déterminer le facteur d'incrément de charge à l'aide de la distribution de contrainte de cisaillement entièrement plastique selon 6.4.3 (3) ou des coefficients constants selon 6.4.3 (6). En plus de ces options pour la détermination du facteur d’incrément de charge β, RF-PUNCH Pro fournit le facteur d’incrément de charge défini par l’utilisateur.
