En el pasado, los ingenieros estructurales a menudo se limitaban a dos opciones al modelar uniones: rígido o completamente articulado. Estas suposiciones simplificadas rara vez reflejan el comportamiento real de las conexiones de acero, que tienden a mostrar una flexibilidad parcial. Con la introducción de las articulaciones semirrígidas, RFEM 6 ahora ofrece una tercera opción más matizada. Al simular la rigidez real de las uniones, esta nueva característica permite un análisis más preciso de cómo se distribuyen las fuerzas y tensiones en una estructura, lo que conduce a resultados de diseño más precisos y fiables.
Cómo funciona: Articulaciones semirrígidas en RFEM 6
La función de articulaciones semirrígidas funciona integrando las articulaciones en el modelo global antes de los cálculos de los esfuerzos internos, en función de un análisis de rigidez inicial. El proceso comienza con el complemento Uniones de acero generando automáticamente estas conexiones semirrígidas, reflejando las condiciones reales de rigidez de las uniones. Esta característica elimina la necesidad de una entrada de rigidez manual que requiere mucho tiempo y, en cambio, permite a los usuarios centrarse en el diseño general de sus estructuras, sabiendo que el comportamiento de la conexión se captura con precisión.
La simulación de articulaciones semirrígidas va mucho más allá de los enfoques tradicionales para el modelado de uniones. Al considerar con precisión la rigidez parcial de las conexiones de acero, esta característica ofrece a los ingenieros una visión más realista de cómo se comportarán sus estructuras bajo varias cargas. Esto da como resultado un diseño más eficiente y preciso, lo que permite a los ingenieros anticipar posibles problemas y optimizar el uso de los materiales.
.png?mw=760&hash=533386949b33be7701eab5961d3eda50616ffec8)
Por qué las articulaciones semirrígidas son importantes para sus proyectos
La inclusión de articulaciones semirrígidas en RFEM 6 ofrece varias ventajas clave para los proyectos de ingeniería estructural. En primer lugar, proporciona un modelado más preciso de las conexiones de acero. En muchos proyectos, el comportamiento de las conexiones juega un papel crítico en cómo se transfieren las cargas y cómo reacciona la estructura bajo tensión. Al incorporar la flexibilidad parcial en los modelos de uniones, los ingenieros pueden lograr una mejor comprensión de la distribución de esfuerzos en toda la estructura, asegurando que todos los elementos estén diseñados para manejar las cargas reales a las que se enfrentarán.

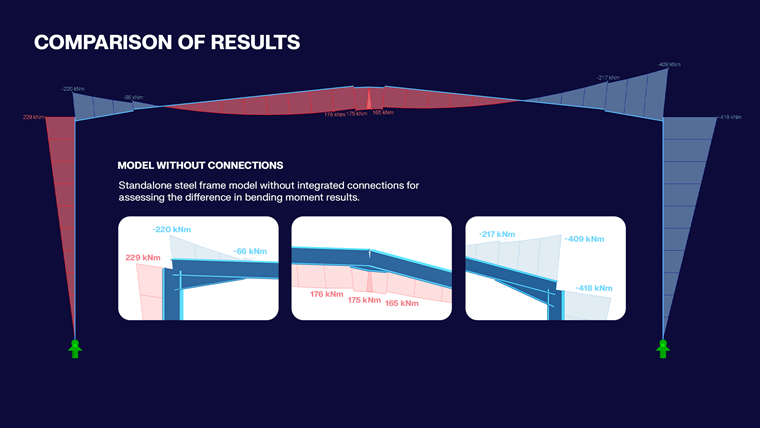

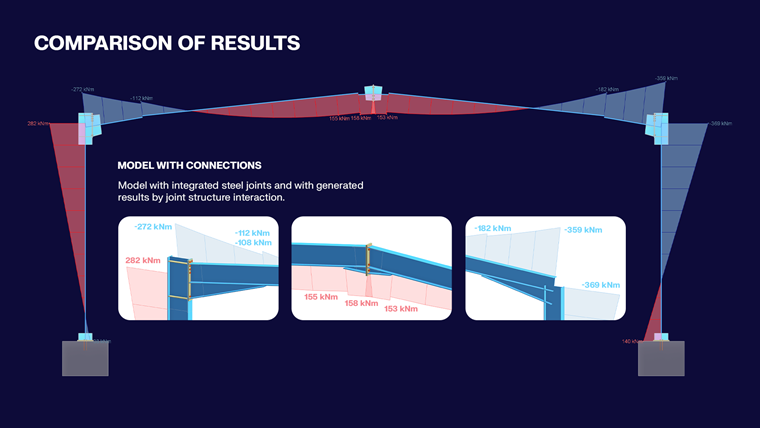

Este nivel de precisión es particularmente crítico en proyectos complejos o a gran escala donde el comportamiento de las uniones puede afectar directamente a la seguridad y el rendimiento de la estructura. En muchos diseños simplificados, a menudo se supone que las uniones están completamente articuladas, pasando por alto la naturaleza semirrígida de las conexiones del mundo real. Este descuido puede conducir a momentos inesperados que, si no se tienen en cuenta adecuadamente, pueden dar lugar a problemas estructurales o incluso al fallo. Mediante el uso de articulaciones semirrígidas, los ingenieros pueden simular con precisión estos momentos, mejorando significativamente la seguridad al evitar subestimaciones peligrosas del comportamiento de la unión. Este modelado avanzado reduce la necesidad de diseños demasiado conservadores y el uso innecesario de materiales, lo que permite a los ingenieros tomar decisiones más informadas y crear soluciones rentables sin comprometer la seguridad.
Otra ventaja clave de las articulaciones semirrígidas en RFEM 6 es su capacidad para calcular la rigidez inicial de múltiples conexiones a lo largo de toda la estructura, no solo de una unión. Mientras que otro software a menudo se centra en conexiones individuales o esquemas estáticos básicos, RFEM 6 analiza cómo las conexiones semirrígidas, completamente rígidas o articuladas impactan en todo el modelo. Este enfoque integral permite una mejor optimización del uso del material, la distribución de la carga y las normas de seguridad, brindando a los ingenieros una herramienta poderosa para ajustar sus diseños con mayor precisión.
Un gran paso adelante en el diseño estructural
La integración de articulaciones semirrígidas en RFEM 6 es más que una nueva característica, representa un cambio en la forma en que los ingenieros pueden abordar el modelado de estructuras de acero. Al proporcionar una vista más detallada y realista del comportamiento de la unión, la función de articulaciones semirrígidas ayuda a los ingenieros a crear diseños que no solo son más precisos sino también más eficientes y rentables.
Este desarrollo es especialmente importante en el panorama de la ingeniería actual, donde existe una presión cada vez mayor para optimizar los recursos mientras se mantienen altos estándares de seguridad y rendimiento. La capacidad de simular articulaciones semirrígidas significa que los ingenieros pueden evitar el exceso de ingeniería en sus diseños y, en cambio, centrarse en crear soluciones más inteligentes y optimizadas.
Innovación que potencia sus proyectos
En Dlubal Software, nuestro objetivo es mejorar continuamente las capacidades de RFEM 6, proporcionando a los ingenieros herramientas de vanguardia que les permitan abordar incluso los proyectos más desafiantes. La adición de articulaciones semirrígidas en el complemento Uniones de acero es un reflejo de nuestro compromiso con la innovación, asegurando que nuestros usuarios tengan acceso a los últimos avances en tecnología de análisis estructural.
Con las articulaciones semirrígidas, ahora puede simular conexiones de acero con mayor precisión, lo que lleva a diseños que están más alineados con el comportamiento del mundo real. Esta nueva característica permite a los ingenieros llevar sus proyectos al siguiente nivel, ofreciendo la flexibilidad, precisión y fiabilidad necesarias para tener éxito en los exigentes entornos de construcción actuales.
La incorporación de articulaciones semirrígidas en sus diseños estructurales garantiza que sus proyectos no solo sean estructuralmente sólidos sino que también estén optimizados para el rendimiento y la rentabilidad. La capacidad de RFEM 6 para calcular la rigidez de múltiples conexiones a lo largo de la estructura lo eleva como una solución de software "todo en uno". Al adoptar esta característica, puede abordar desafíos complejos con mayor precisión y diseñar estructuras más seguras y eficientes mientras utiliza completamente las herramientas innovadoras que ofrece RFEM 6.
