RF-TIMBER Pro | Resultados

Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Cada valor intermedio se enumera, haciendo que las comprobaciones de diseño sean transparentes. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras.

Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización. También es posible transferir las secciones optimizadas a RFEM/RSTAB para realizar un nuevo cálculo.

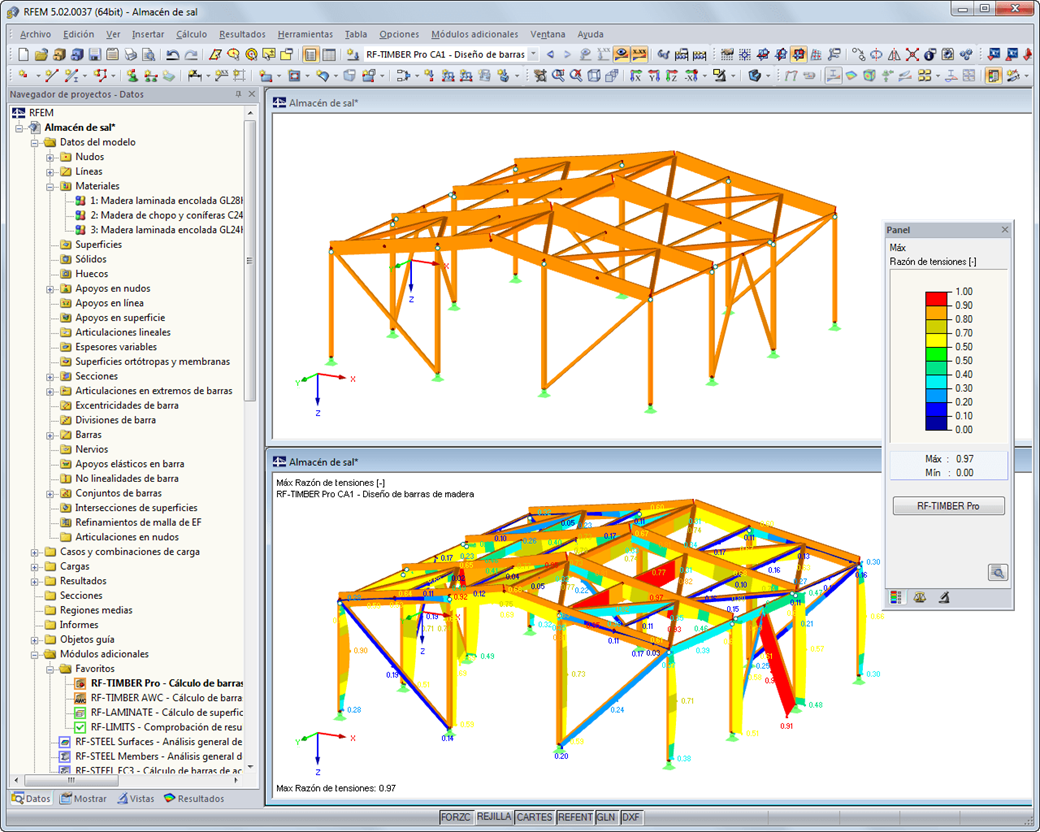

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.

Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada.

El cálculo analiza tracción y compresión a lo largo de la fibra, flexión, flexión y tracción o compresión, y cortante debido al esfuerzo cortante con y sin torsión. Los cálculos proceden al nivel de los valores de tensión de cálculo.

Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción. La flecha de los vanos interiores y voladizos se determina en situaciones de proyecto características y cuasipermanentes.

Los casos de cálculo por separado permiten un análisis flexible de las barras, conjuntos de barras y acciones seleccionados así como también las comprobaciones de estabilidad individuales. En el caso de barras de sección variable, el ángulo de corte de la fibra se considera en el área de tracción de flexión y compresión de flexión. Si hay una cumbrera definida, el módulo realiza el cálculo de la cumbrera adicionalmente.

Después de abrir el módulo adicional, es necesario seleccionar las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo del estado límite último, estado límite de servicio y resistencia al fuego. Los materiales de RFEM/RSTAB están preestablecidos y se pueden ajustar en RF-/TIMBER Pro. Las propiedades del material listadas en la norma respectiva se pueden guardar en la biblioteca.

Después de la comprobación de la sección, el módulo determina las clases de duración de carga (CDC) y las clases de servicio (SECL). Es posible asignarlos a los casos de carga y barras seleccionados.

Las secciones combinadas pueden constar de varios materiales. El módulo adicional RF-/TIMBER Pro realiza cálculos considerando la fibra neutra desplazada (en el caso de secciones semirrígidas). Para el análisis de deformaciones se tiene que especificar las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, es posible considerar la dirección de la flecha, de una contraflecha y del tipo de viga.
