RF-/TIMBER NBR | Dimensionamiento
Característica
Al calcular la resistencia de la sección, se analiza la tracción y la compresión a lo largo de la fibra, la flexión y la tracción/compresión combinadas así como el esfuerzo debido al esfuerzo cortante.
Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción. La flecha se determina para vanos interiores y ménsulas, y se contrasta con la flecha máxima admisible.
Los casos de cálculo por separado permiten un análisis flexible de las barras, conjuntos de barras y acciones seleccionados así como también las verificaciones de estabilidad individuales.

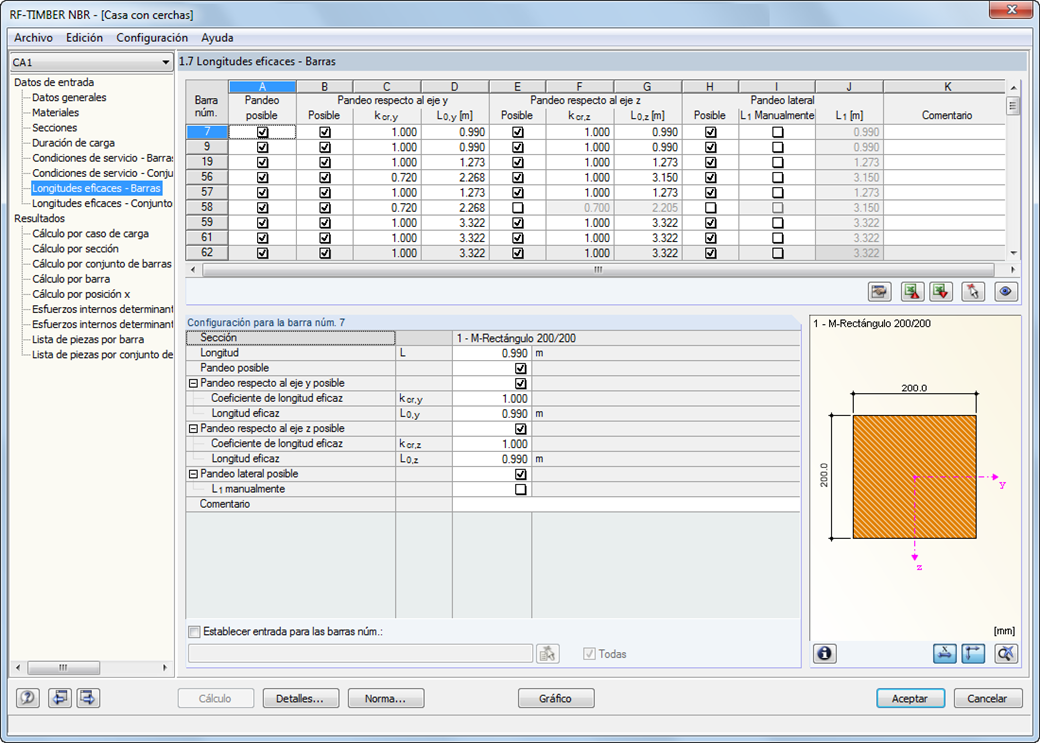

Los parámetros de diseño relevantes tales como el tipo de análisis de estabilidad, las esbelteces de barra y flecha límite, se pueden ajustar por el usuario.
