Representación gráfica de los resultados de cálculo de RF-/TIMBER SANS en RFEM | Características

Después de abrir el módulo adicional, es necesario seleccionar las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo del estado límite último, estado límite de servicio y resistencia al fuego. Los materiales de RFEM/RSTAB están preestablecidos y se pueden ajustar en RF-/TIMBER SANS. Las propiedades del material listadas en la norma respectiva se pueden guardar en la biblioteca.

En la comprobación de las secciones, es posible decidir si se considera para el diseño la sección seleccionada en RFEM/RSTAB, o una sección modificada. Después de la verificación de la sección, se asignan las clases de duración de carga (CDC), las condiciones de servicio y el tratamiento de la madera.

Para el análisis de deformaciones se tiene que especificar las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, es posible considerar la dirección de la flecha, de una contraflecha y del tipo de viga.

Para el cálculo de la resistencia al fuego, puede definir los lados de carbonización de una barra o conjunto de barras.

• Integración completa en RFEM/RSTAB con importación de toda la información relevante y esfuerzos internos
• Cálculo de barras y barras continuas para tracción, compresión, flexión, cortante y esfuerzos internos combinados
• Análisis de estabilidad para pandeo lateral y pandeo según el método de la barra equivalente o el análisis de segundo orden
• Diseño de los estados límite de servicio por una limitación de flechas
• Configuración libre del tiempo de carbonización y velocidades de carbonización, así como libre elección de los lados de carbonización para el cálculo frente al fuego
• Biblioteca de materiales y de secciones sudafricana
• Entrada definida por el usuario de secciones rectangulares y circulares
• Optimización de secciones con opción de transferencia a RFEM o RSTAB
• Opción de importar longitudes eficaces (efectivas) desde el módulo adicional RSBUCK o RF-STABILITY.
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtro y clasificación de resultados, incluyendo listas de resultados por barra, secciones, posición x o por caso de carga, carga y combinación de resultados
• Consideración de las condiciones de humedad de la madera
• Visualización del criterio de diseño en el modelo de RFEM/RSTAB
• Exportación de datos a MS Excel

Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Se pueden incluir todos los valores intermedios (por ejemplo, los esfuerzos internos determinantes, los factores de ajuste, etc.) para que el cálculo sea más transparente. Los resultados se clasifican según los casos de carga, secciones, barras y conjuntos de barras.

Si el análisis falla, las secciones relevantes se pueden modificar en un proceso de optimización. También es posible transferir las secciones optimizadas a RFEM/RSTAB para realizar un nuevo cálculo.

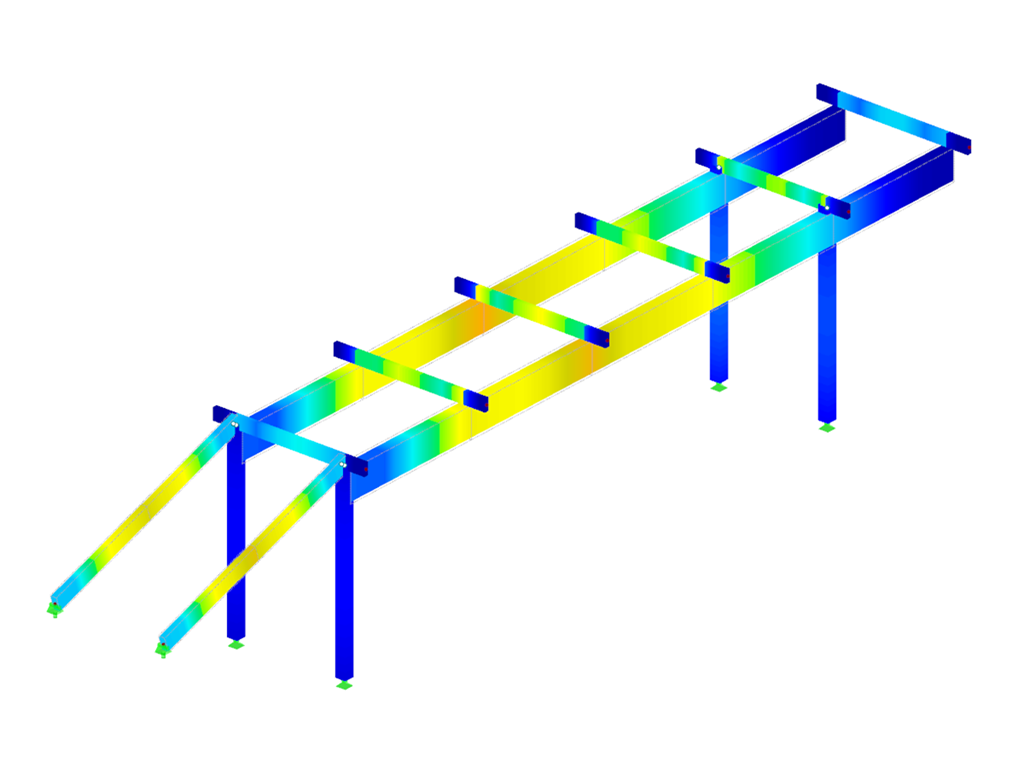

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.

Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
