RF-TIMBER SANS | Fonctionnalités

Après l'ouverture du module additionnel, il est nécessaire de sélectionner les barres ou ensembles de barres, les cas de charges, les combinaisons de charges ou de résultats pour la vérification des ELS, ELU et la résistance au feu. Les matériaux du modèle RFEM/RSTAB sont automatiquement importés dans RF-/TIMBER SANS et peuvent être ajustés. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque.

Lors de la vérification des sections, vous pouvez décider si les géométries correspondent à celles de la norme, ou si elles sont définies par l'utilisateur et prises en compte pour la vérification. Après avoir vérifié la section, vous affectez les classes de durée de charge (CDC), les conditions de service et le traitement du bois.

Pour l'analyse de déformation, vous devez spécifier les longueurs de référence des barres et ensembles de barres. En outre, il est possible de considérer la direction du déversement, la contre-flèche et le type de poutre.

Pour la résistance au feu, vous pouvez définir les côtés carbonisés d'une barre ou d'un ensemble de barres.

• Intégration complète dans RFEM/RSTAB avec l'import de toutes les informations nécessaires et les forces internes
• Vérification des barres et des barres continues pour la traction, la compression, la flexion, le cisaillement et les efforts internes combinées
• Analyse de stabilité au flambement selon la méthode de la barre équivalente ou l'analyse du second ordre
• Vérification à l'ELS par limitation des flèches
• Configuration libre du temps de carbonisation et des vitesses de carbonisation, ainsi que le choix libre des côtés de carbonisation pour la vérification au feu
• Bibliothèque de section et de matériaux correspondants à la norme sud-africaine
• Entrée personnalisée des sections circulaires ou rectangulaires
• Optimisation des sections avec l'option de transfert vers RFEM/RSTAB
• Option d'importation des contraintes effectives de RSBUCK ou RF‑STABILITY
• Documentation détaillée des résultats avec des références des équations de vérification de la norme utilisée
• Diverses options de filtre et d'arrangement de résultats, y compris la sortie des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
• Considération des conditions d'humidité de service

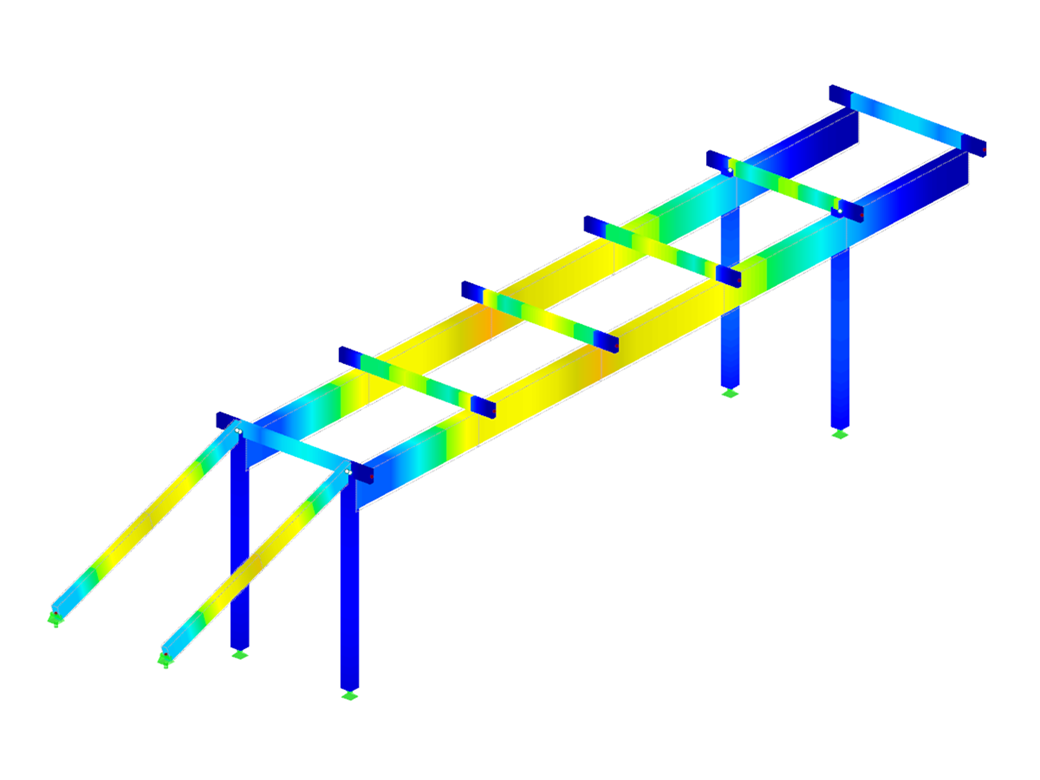

• Visualisation du critère de vérification sur le modèle RFEM/RSTAB
• Export de données vers MS Excel

Une fois le calcul terminé, le module affiche les résultats dans des tableaux de résultats clairement organisés. Toutes les valeurs intermédiaires (par exemple, les efforts internes déterminants, les facteurs d'ajustement, etc.) peuvent être incluses afin de rendre la vérification plus transparente. Les résultats sont listés par cas de charge, section, barre et ensemble de barres.

Si l'analyse échoue, les sections concernées peuvent être modifiées dans un processus d'optimisation. Les sections optimisées peuvent également être transférées dans RFEM ou RSTAB pour effectuer un nouveau calcul.

Le rapport de vérification est affiché avec des couleurs différentes dans le modèle RFEM/RSTAB. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section. De plus, les diagrammes de résultats affichés sur la barre ou sur l'ensemble de barres permettent une évaluation ciblée.

En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
