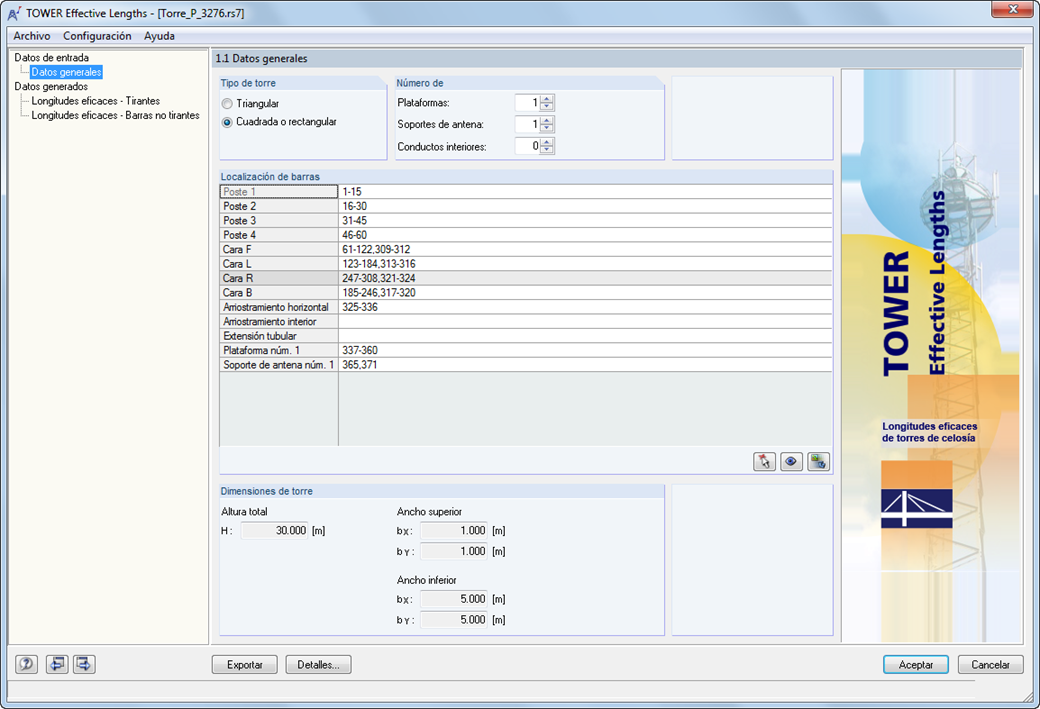

Puede especificar el tipo de torre, el número de cada tipo de equipo instalado y las barras asignadas en las categorías individuales en Datos generales. Para las torres de celosía definidas en los módulos adicionales RF-/TOWER Structure y/o RF-/TOWER Equipment el programa realiza la asignación de manera automática.
