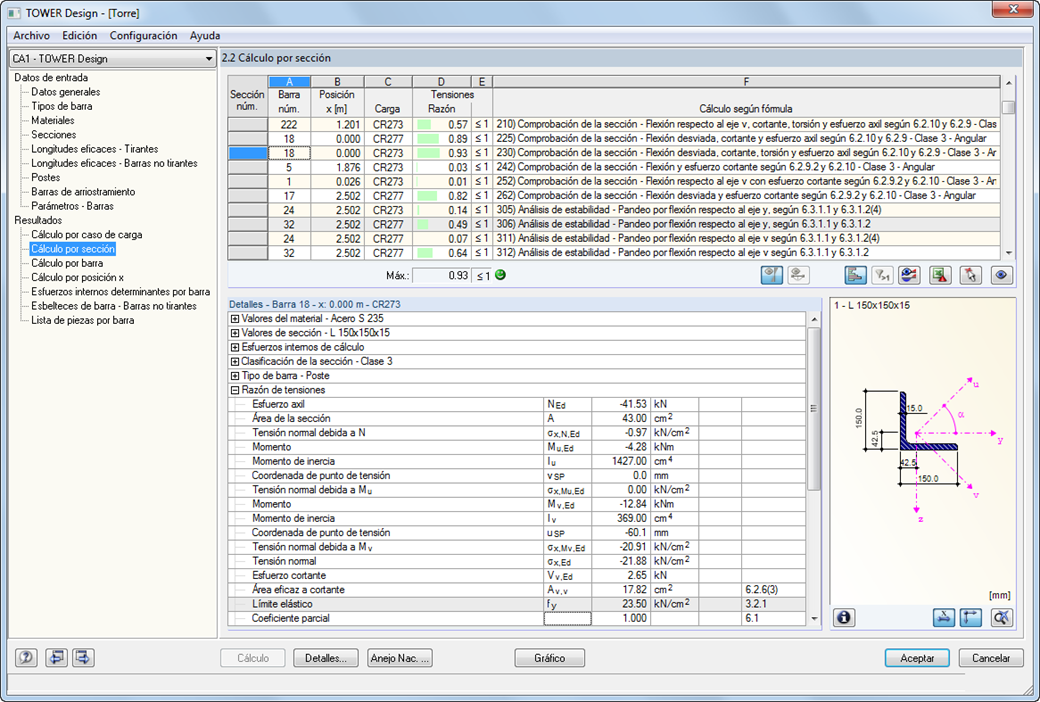

Los resultados se muestran en ventanas de módulos claramente dispuestas. Además de los resultados de cálculo, la salida de datos incluye todos los parámetros de relevantes del mismo. Una lista de piezas se genera automáticamente durante el cálculo.
Los datos completos del módulo forman parte del informe de RFEM/RSTAB. El contenido del informe y la extensión de los resultados se pueden seleccionar específicamente para los cálculos individuales.
Seminario web
Seminario web
Formación en línea
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Proyecto de cliente
Característica del producto
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Los resultados se muestran en ventanas de módulos claramente dispuestas. Además de los resultados de cálculo, la salida de datos incluye todos los parámetros de relevantes del mismo. Una lista de piezas se genera automáticamente durante el cálculo.
Los datos completos del módulo forman parte del informe de RFEM/RSTAB. El contenido del informe y la extensión de los resultados se pueden seleccionar específicamente para los cálculos individuales.
Al realizar el cálculo de la carga de tracción, compresión, flexión y cortante, el módulo compara los valores de cálculo de la capacidad de carga máxima con los valores de cálculo de las acciones. Si los componentes están sujetos tanto a flexión como a compresión, el programa realiza una interacción. Para la fórmula de interacción, se puede elegir si se quiere determinar los factores de acuerdo con el método 1 (Anejo A) ó el método 2 (Anejo B).
El cálculo de pandeo por flexión no requiere ni la esbeltez ni la carga de pandeo elástica crítica del caso de pandeo determinante. El módulo calcula automáticamente todos los factores necesarios para el valor de cálculo de la tensión de flexión. El momento crítico ideal para pandeo lateral se determina mediante el mismo programa, para cada barra en cada posición x de la sección.
Las barras de torres de celosía triangulares y cuadriláteras se asignan automáticamente, siempre que la torre de celosía se haya generado en los módulos adicionales RF-/TOWER Structure y RF-/TOWER Equipment.
Sin embargo, también es posible asignar las barras manualmente. En RF-/TOWER Design, puede usar las longitudes eficaces de las barras de celosía generadas en el módulo adicional RF-/TOWER Effective Lengths. La entrada manual también es posible.
Según las normas EN 1993-3-1 y EN 50341, se pueden especificar diferentes casos de arriostramiento y tipos de apoyo para las barras de las patas y los arriostramientos.
