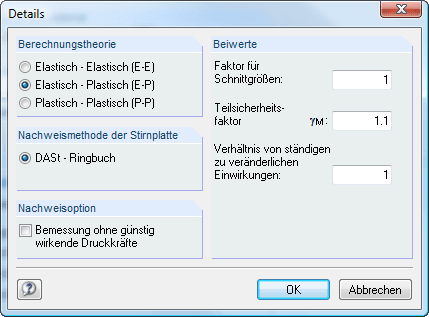

El cálculo de los componentes de conexión se lleva a cabo considerando la propiedad de fluencia del material, lo que permite una coordinación óptima del comportamiento estructural del tamaño del perno con el espesor de la chapa frontal. Independientemente de la base seleccionada para el cálculo y el tipo de conexión, las soldaduras se pueden calcular de antemano.
- El esfuerzo cortante Vz,d se asigna completamente a la soldadura del alma aS, mientras que el esfuerzo axil Nd y el momento My,d son absorbidos por la soldadura del alma y la soldadura del ala, dependiendo del tamaño y la carga de las soldaduras. El cálculo se realiza para el estado plástico de las soldaduras y se realiza iterativamente.
Los tornillos se calculan de forma simplificada, lo que significa que los tornillos en el área de tracción absorben el esfuerzo de tracción, mientras que los tornillos en el área de compresión transfieren el esfuerzo vertical por cortante y aplastamiento. El esfuerzo de compresión se absorbe por contacto en el ala comprimida y, por lo tanto, no tensiona los pernos.
