SHAPE-MASSIVE | Entrada

La sección se puede modelar libremente mediante superficies limitadas por líneas poligonales, incluyendo huecos y zonas de puntos (barras de armadura). De forma alternativa, es posible utilizar la interfaz de intercambio de datos DXF para importar la geometría. Una amplia biblioteca de materiales facilita el modelado de secciones mixtas.

Al definir los diámetros límite y las prioridades, se permite una reducción de la armadura. De forma adicional, se pueden considerar los respectivos recubrimientos de hormigón y pretensados.

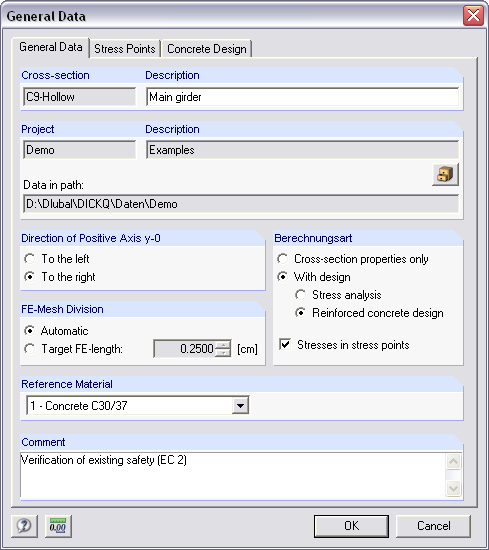

Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"
Querschnittswerte-Programm DICKQ | Eingabedialog "Basisangaben des Querschnitts"
